carta d’identità

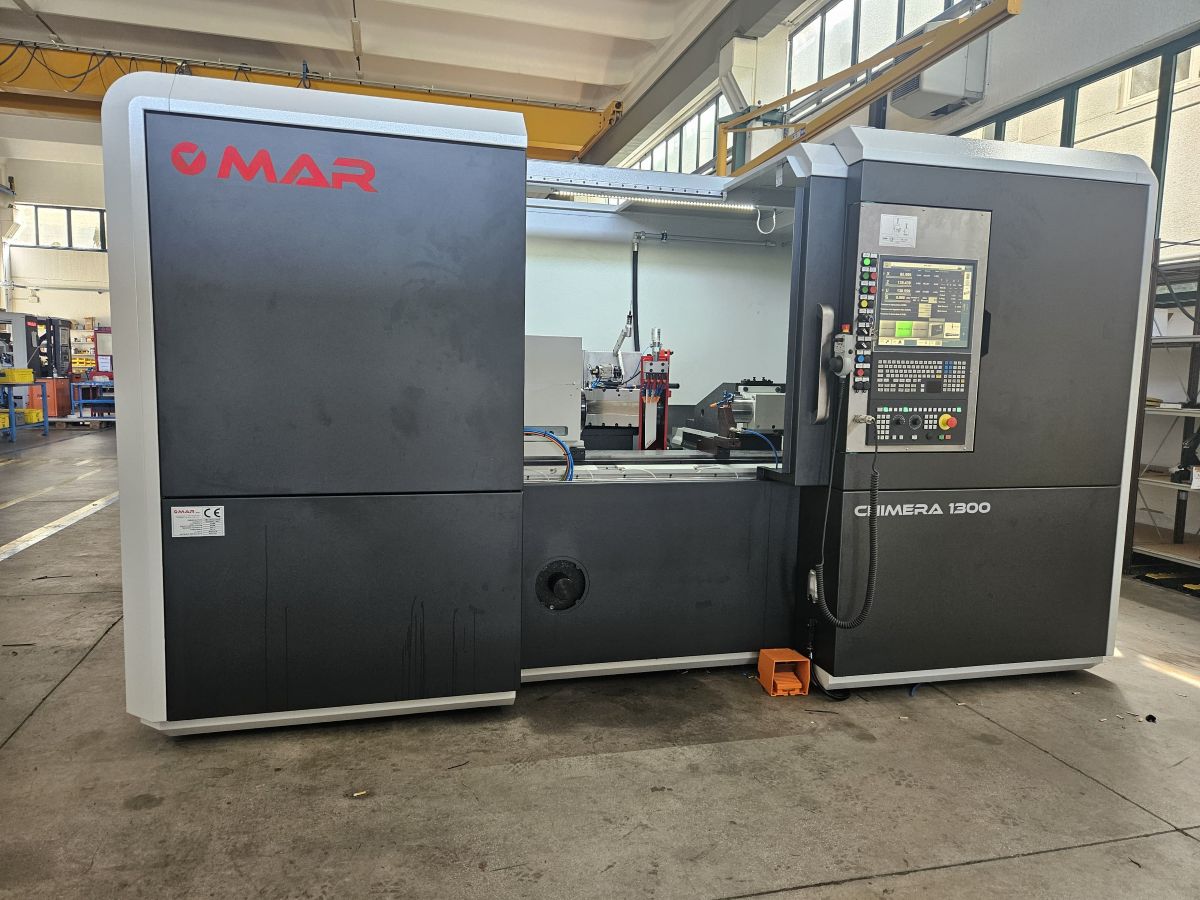

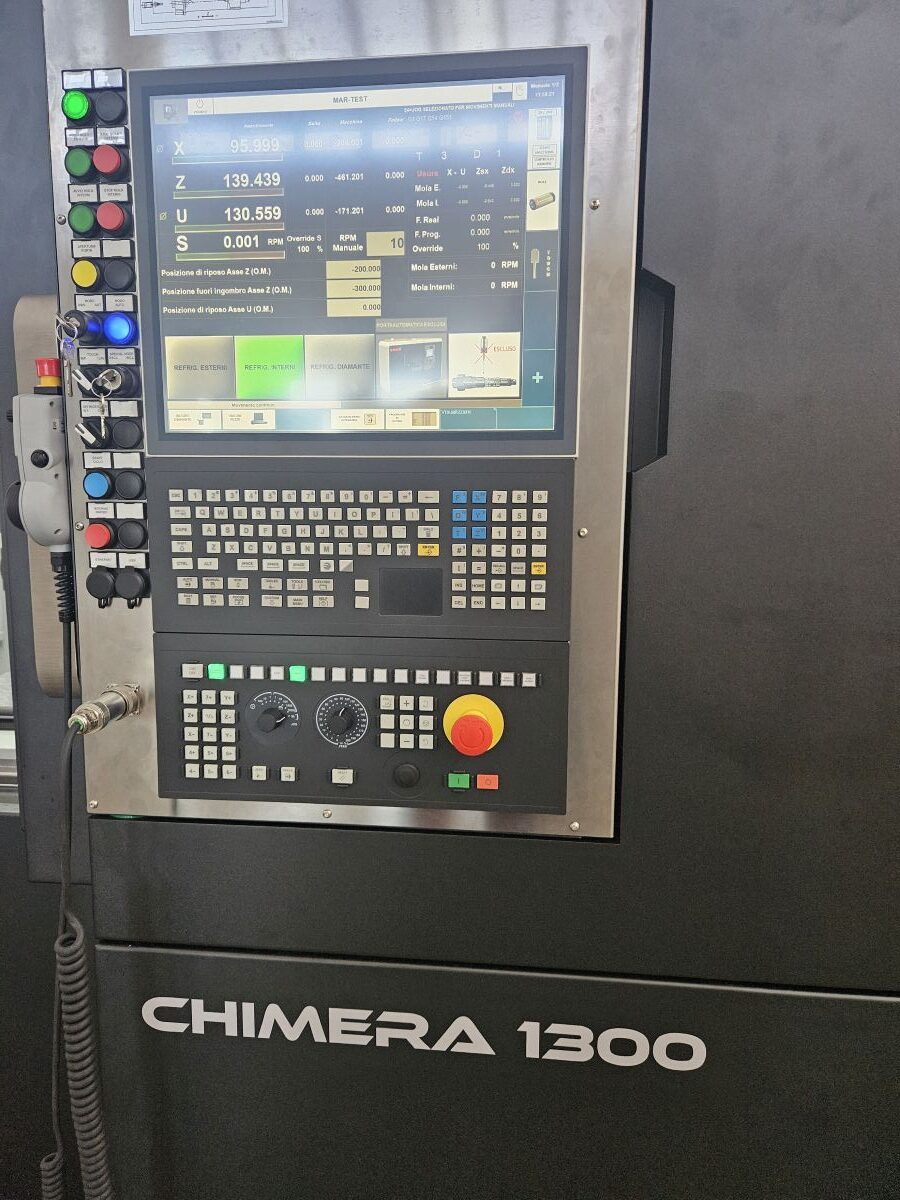

CHIMERA è una rettificatrice a tavola mobile per lavorazioni da interni e/o esterni, con 3 taglie dimensionali disponibili ed un’altezza punte di 180 o 230 mm.
1000 – 1300 – 1600 mm
360 / 460 mm
100 kg
HIGHLIGHTS
TECNOLOGIA

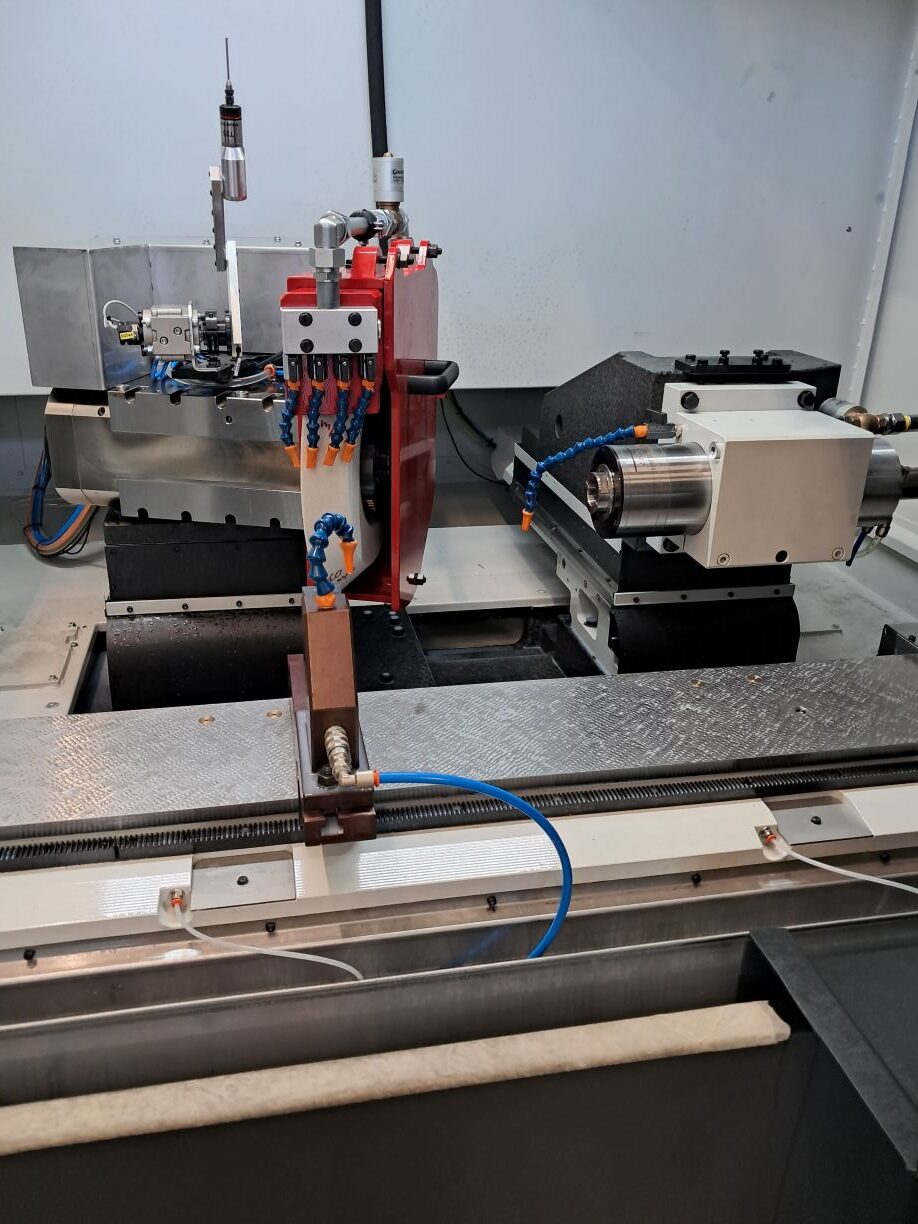

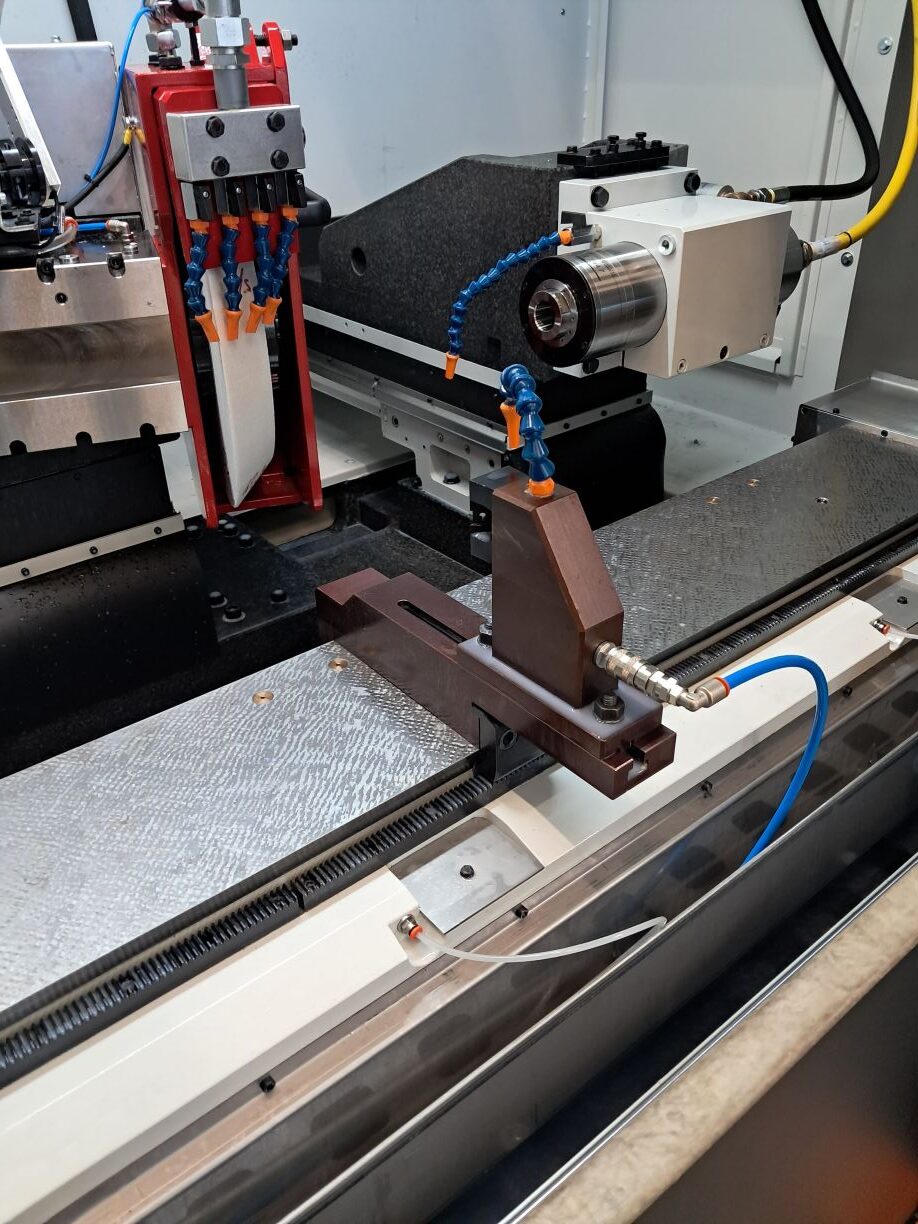

I componenti della rettificatrice
CHIMERA è una famiglia di rettificatrici a tavola mobile, disponibile in 3 differenti taglie di grandezza.
Le taglie fanno riferimento alla distanza tra la testa porta pezzo ed il supporto mandrino da interni (per le versioni da interni) o alla lunghezza pezzo rettificabile da esterni con mola destra inclinata a 20° (per la versione da esterni).
Nella versione da interni o universale (senza contropunta montata), il valore che caratterizza le 3 taglie di CHIMERA è la distanza tra il naso della testa porta pezzo ed il supporto dell’elettromandrino da interni. Questo valore può essere 1000 / 1300 / 1600 mm.
Nella versione da esterni o universale (con contropunta montata), il valore che caratterizza le 3 taglie di CHIMERA è la massima lunghezza rettificabile con mola esterni «destra» inclinata a 20° cioè 500/800/1100 mm.
E’ disponibile anche in versione con mola esterni «sinistra» diritta con riduzione della lunghezza pezzo rettificabile (300 / 600 / 900 mm.)

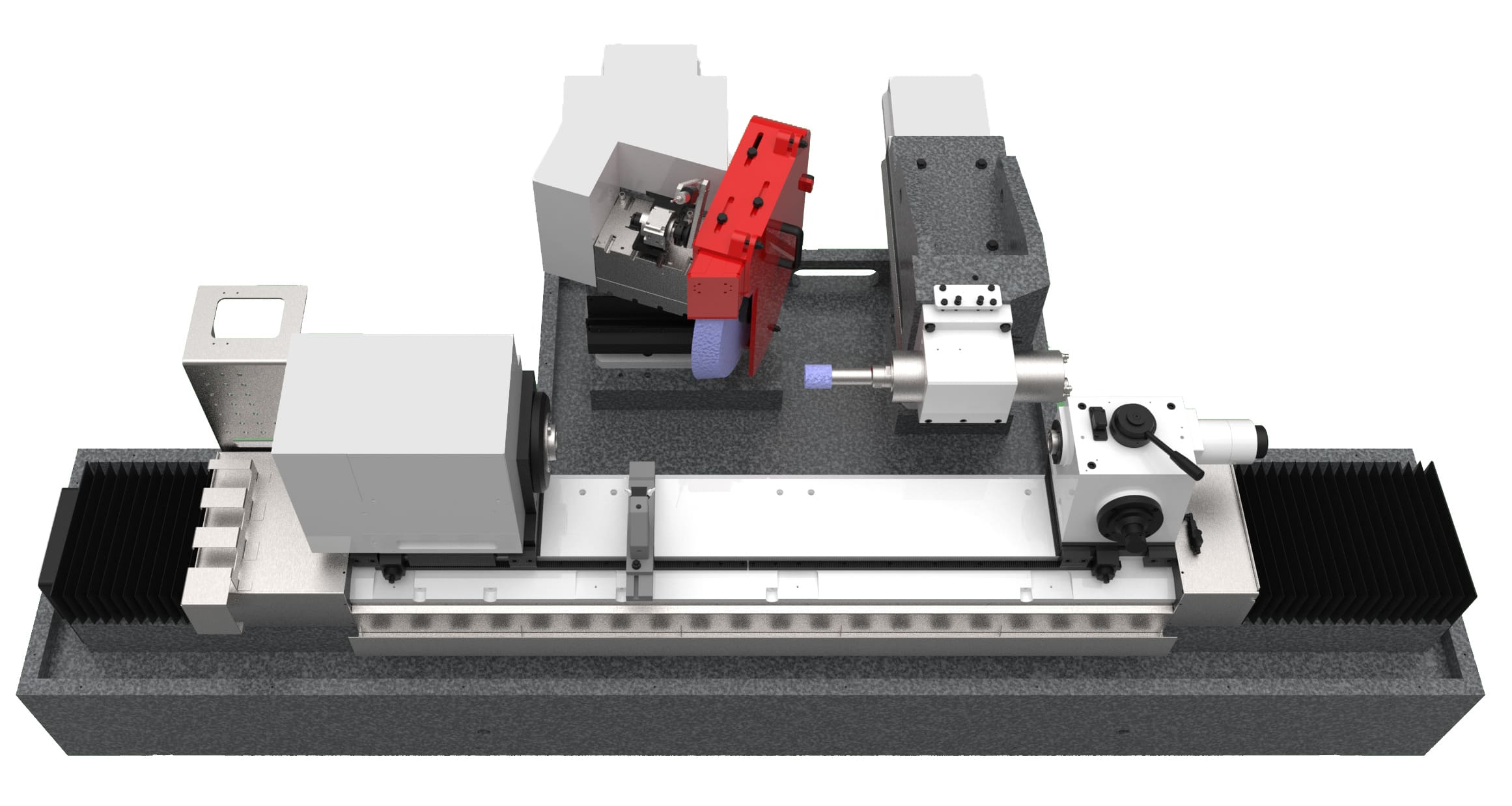

Oltre al basamento in granito naturale, CHIMERA dispone di assi lineari con guide a ricircolo di rulli di alta precisione, accoppiate a viti a ricircolo di sfere ed a motori brushless con controllo assoluto della posizione. Ogni gruppo viene lubrificato in automatico da una centralina elettronicamente controllata.

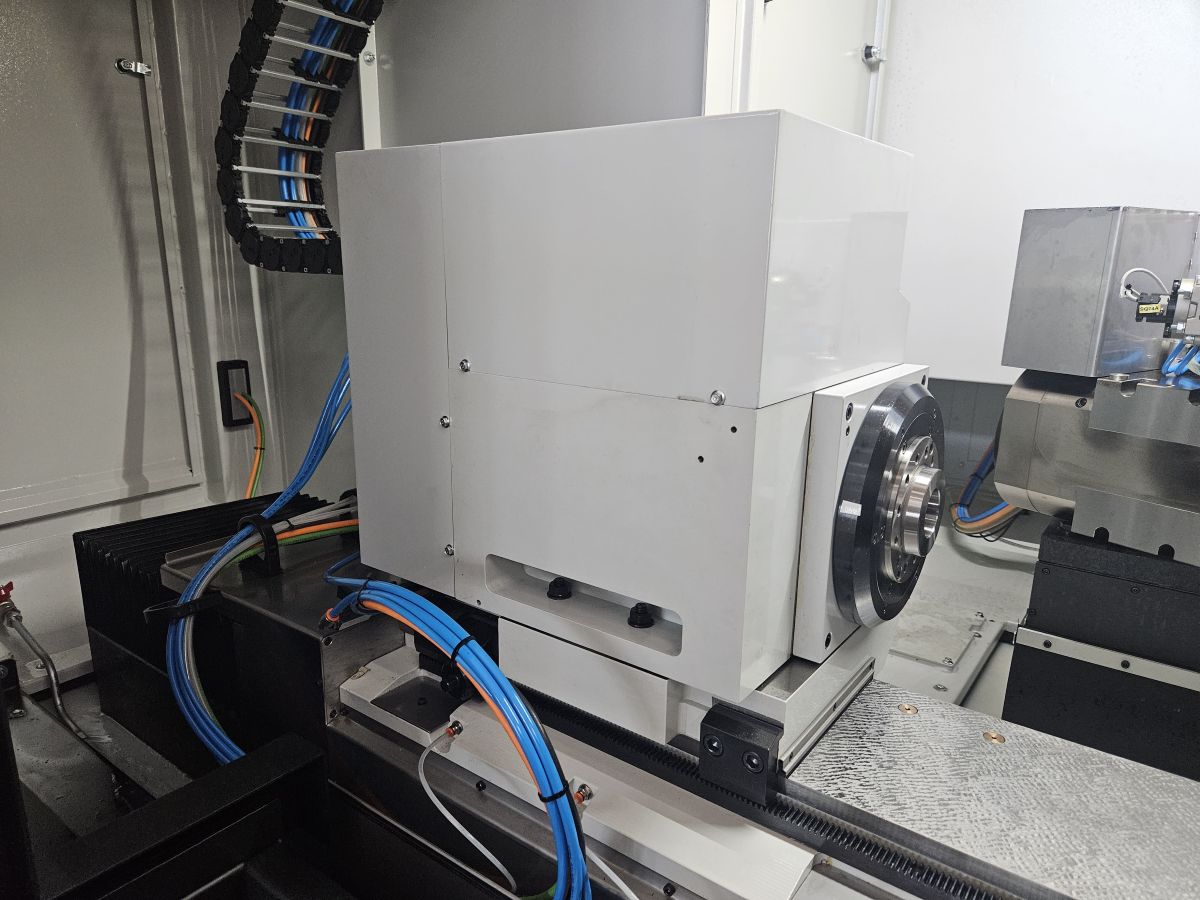

Testa porta pezzo universale o solo rotante (a discrezione del cliente) con movimento tramite cinghia Poly-V e motore brushless. Pressurizzazione sul mandrino per prevenire l’ingresso di impurità, possibilità di aggiungere cilindro pneumatico posteriore opzionale per la movimentazione di attrezzature automatiche. Cono d’attacco Morse 5 / ASA 5, regolazione velocità da 0 a 840 rpm. Opzione disponibile per fine corsa arresto in posizione. Lo spostamento del gruppo sulla tavola avviene tramite una cremagliera ed un cuscino d’aria per alleggerire il movimento. Massimo peso a sbalzo 50 kg.
Contropunta con canotto diametro 55 mm e corsa di apertura / chiusura di 45 mm. Attacco cilindrico con bussola sfilabile Morse 4. Il movimento di apertura e chiusura è comandato tramite leva (standard) o con apertura pneumatica e chiusura sempre a molla tramite pedale (opzionale). Lo spostamento del gruppo sulla tavola avviene tramite una cremagliera ed un cuscino d’aria per alleggerire il movimento. Massimo peso pezzo tra le punte 100 kg.

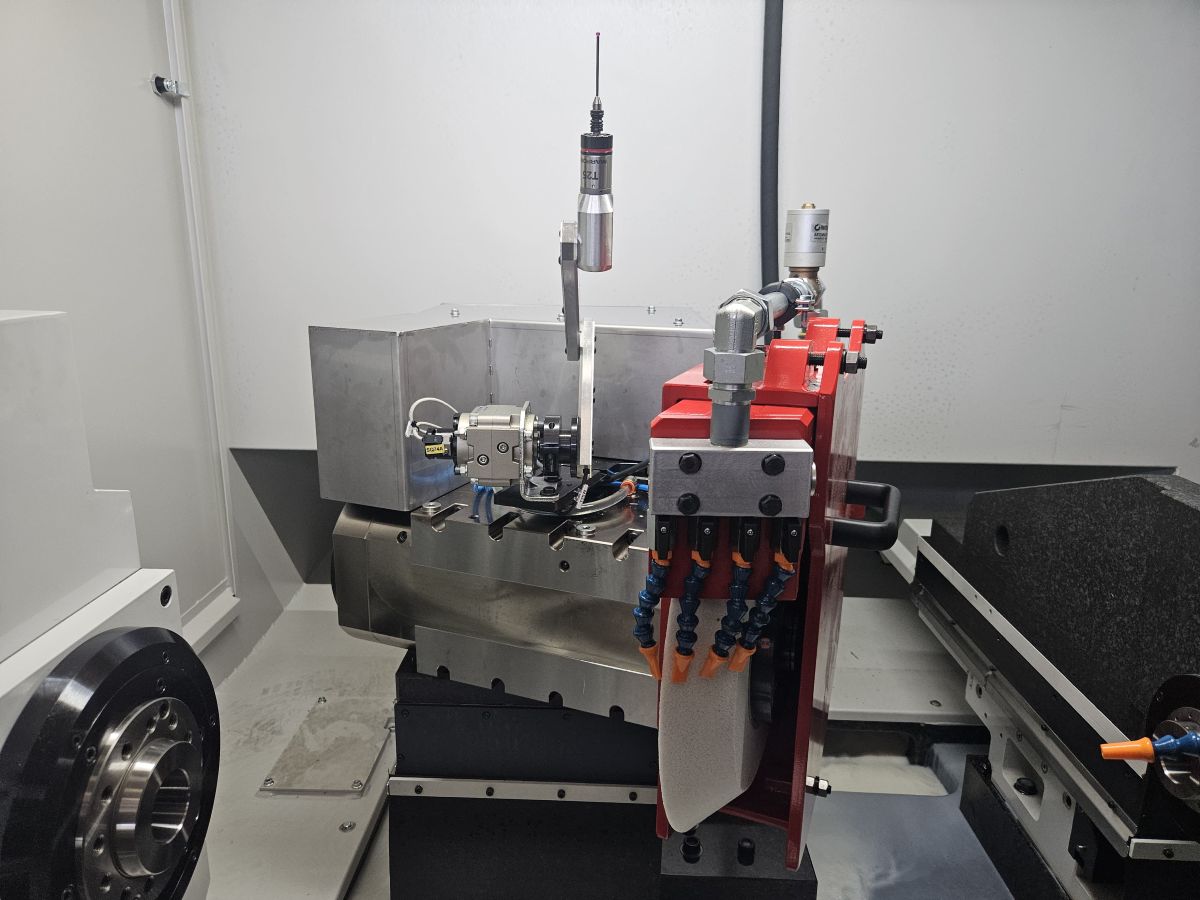

Unità da esterni per mola standard diametro 400 mm. o in opzione 500 mm., larghezza massima 60 mm, foro 127 o 203 mm. Velocità periferica fino a 50 m/s, elettromandrino da 7,5kW. In opzione bilanciatura automatica con sistema di taglio in aria ad ultrasuoni. Arresto e partenza automatica della mola a inizio e fine ciclo. La mola può essere disposta “a sinistra” diritta (parallela al pezzo in lavorazione) oppure “a destra” ad angolo fisso di 20°. In funzione alla disposizione mola cambiano i dati relativi alla lunghezza rettificabile.

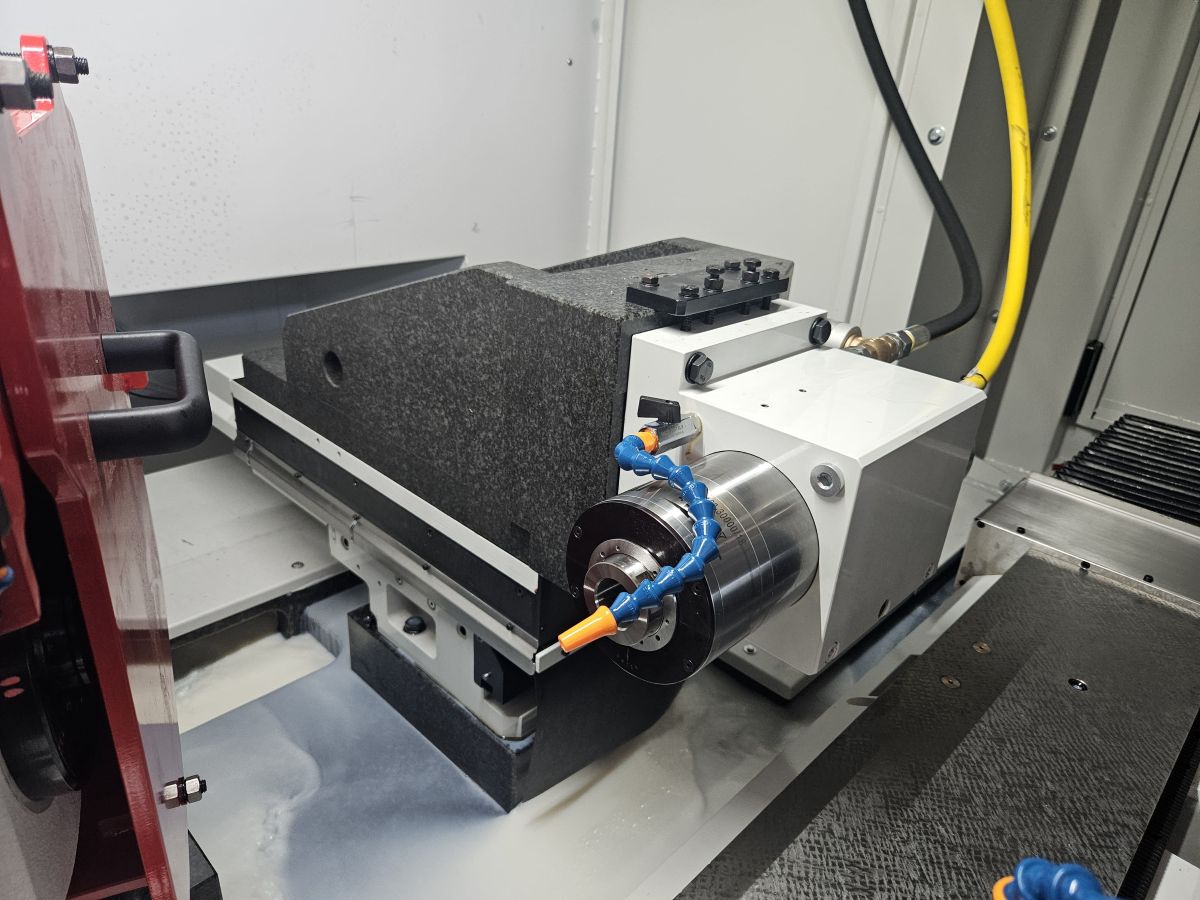

Unità da interni per elettromandrini corpo diametro 100 o 120 mm., con lubrificazione automatica aria / olio ed arresto e partenza automatica della mola a inizio e fine ciclo. Il supporto mandrino in granito naturale comprende anche una slitta di regolazione della geometria del mandrino, per la massima praticità d’uso.

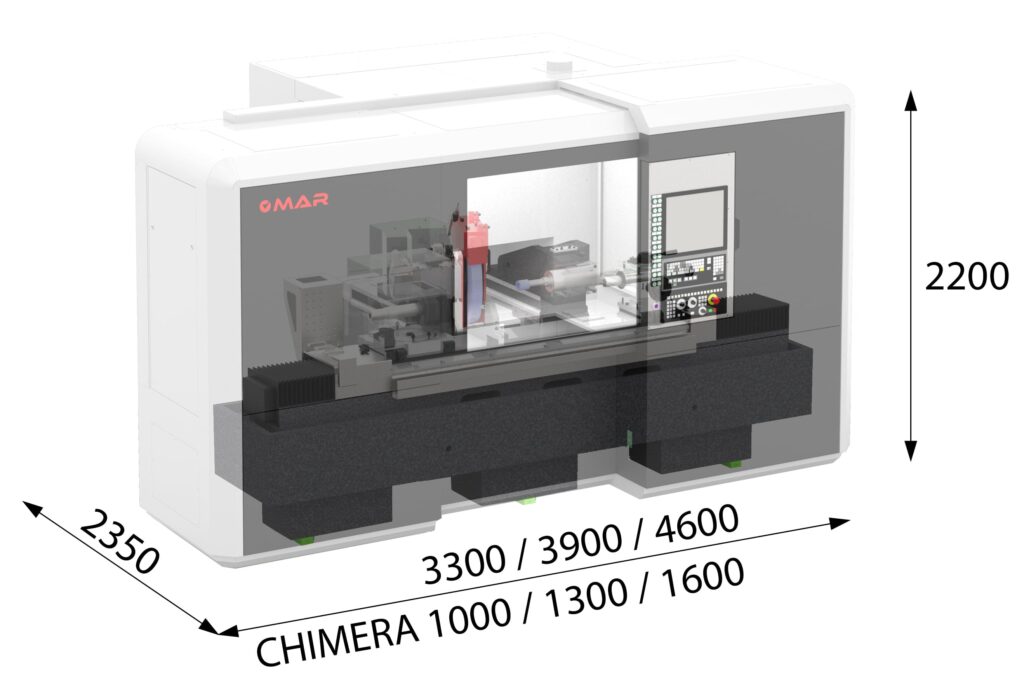

LAYOUT
