carta d’identità

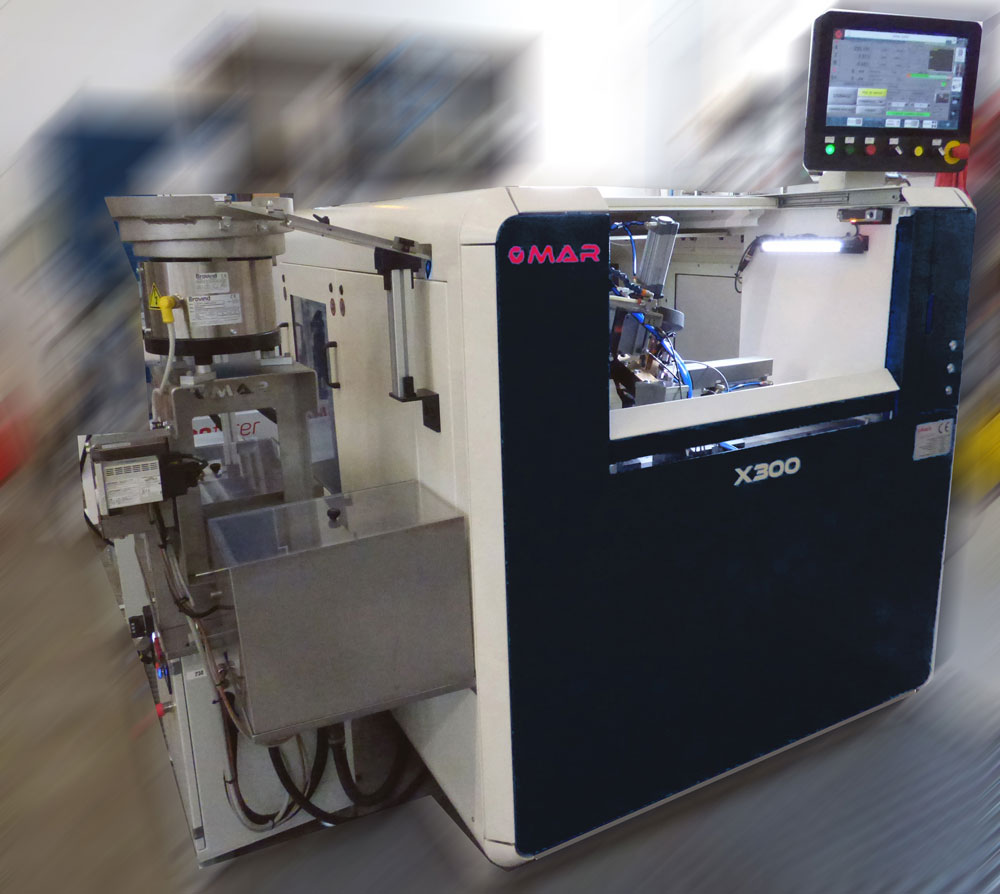

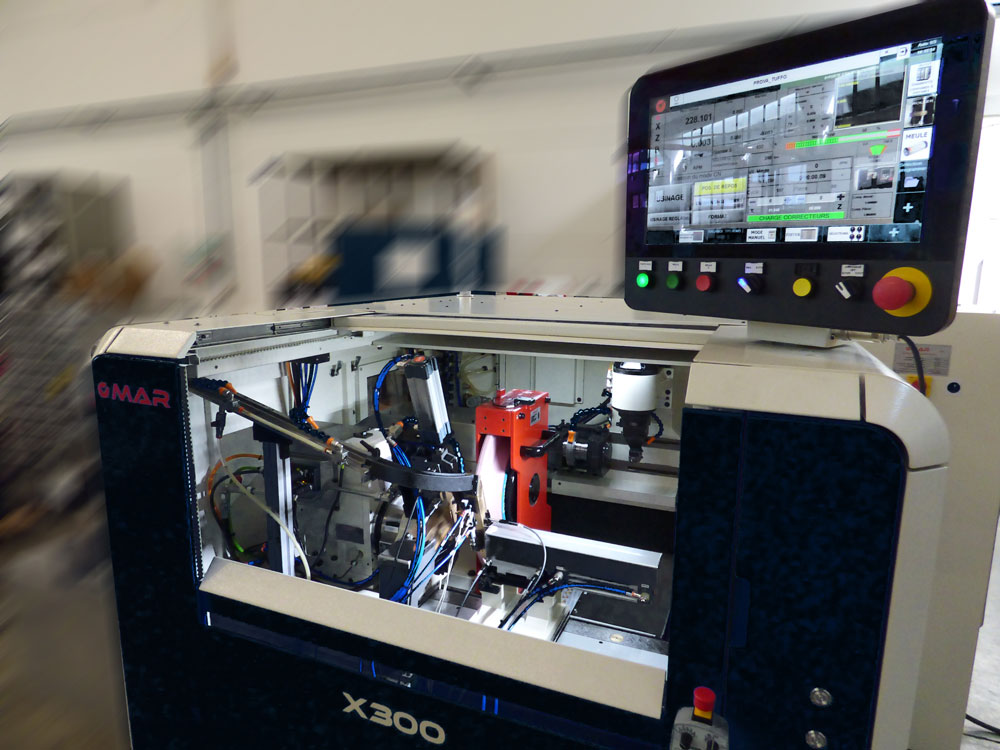

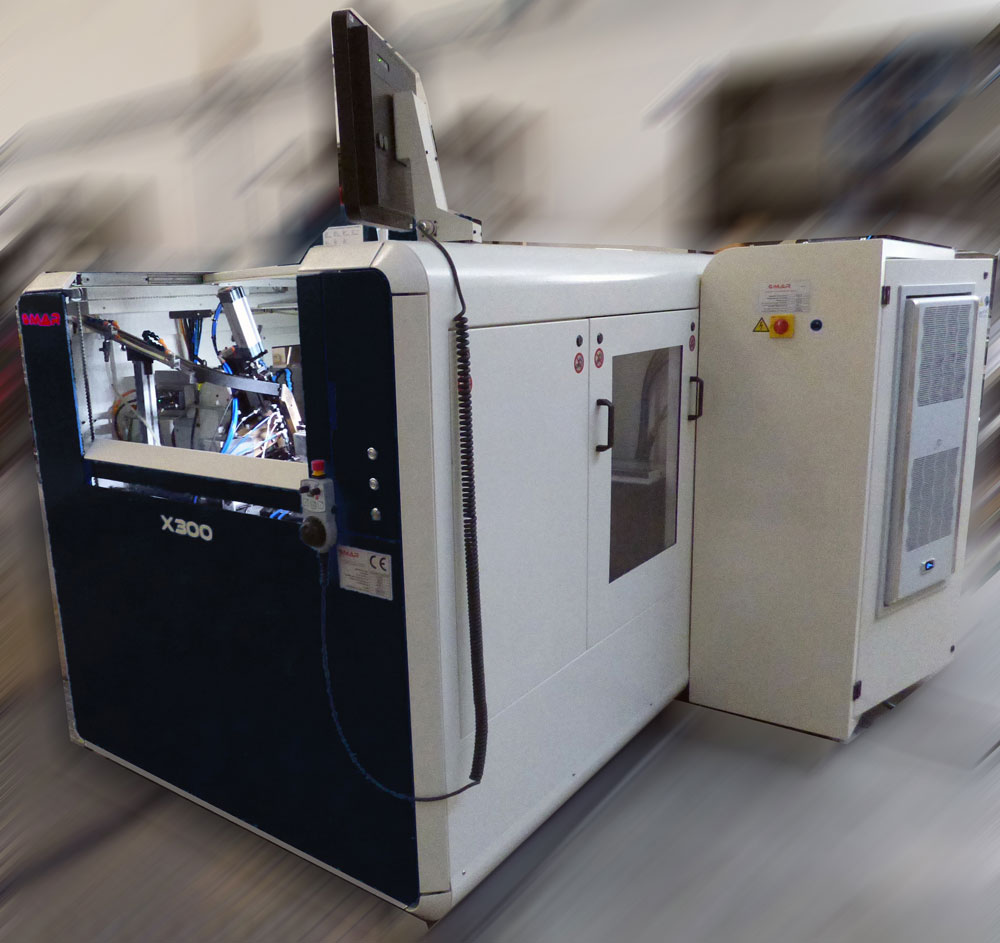

X300 è una rettificatrice in tondo per diametri esterni a montante mobile, adatta alla lavorazione di pezzi fino a 300 mm. di lunghezza ed una altezza punte di 130 mm.
300 mm
250 mm
50 / 10 kg
HIGHLIGHTS
TECNOLOGIA

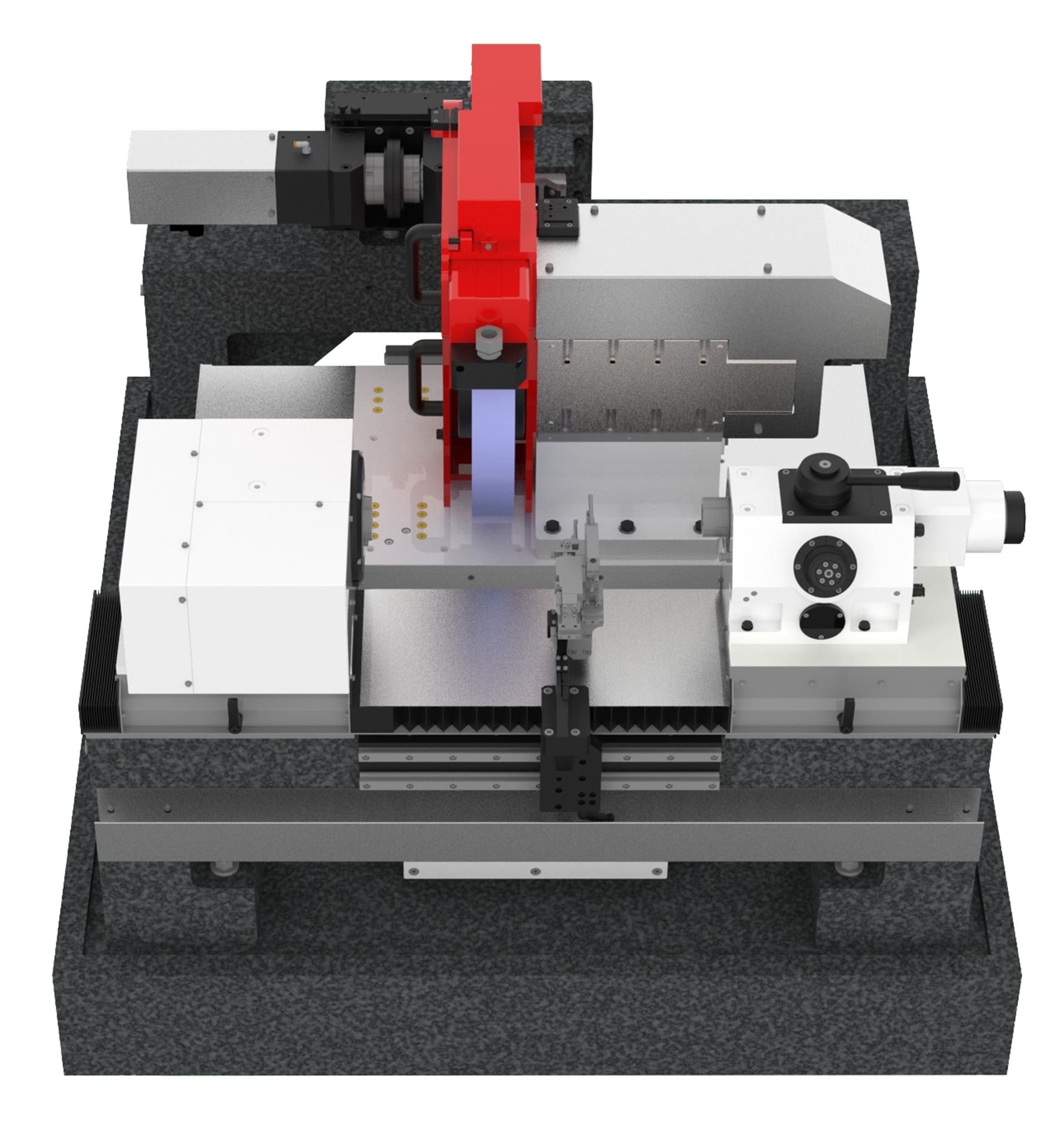

I componenti della rettificatrice
Su X300, grazie alle innovazioni impiegate sugli assi lineari X e Z, l’area di diamantatura è dal lato opposto all’area di lavoro. In questo modo, oltre a ridurre le corse degli assi, è anche possibile diamantare la mola durante la fase di cambio pezzo automatizzato, riducendo i tempi di lavoro. Le ridotte dimensioni macchina consentono un comodo accesso a tutte le zone di ispezione.

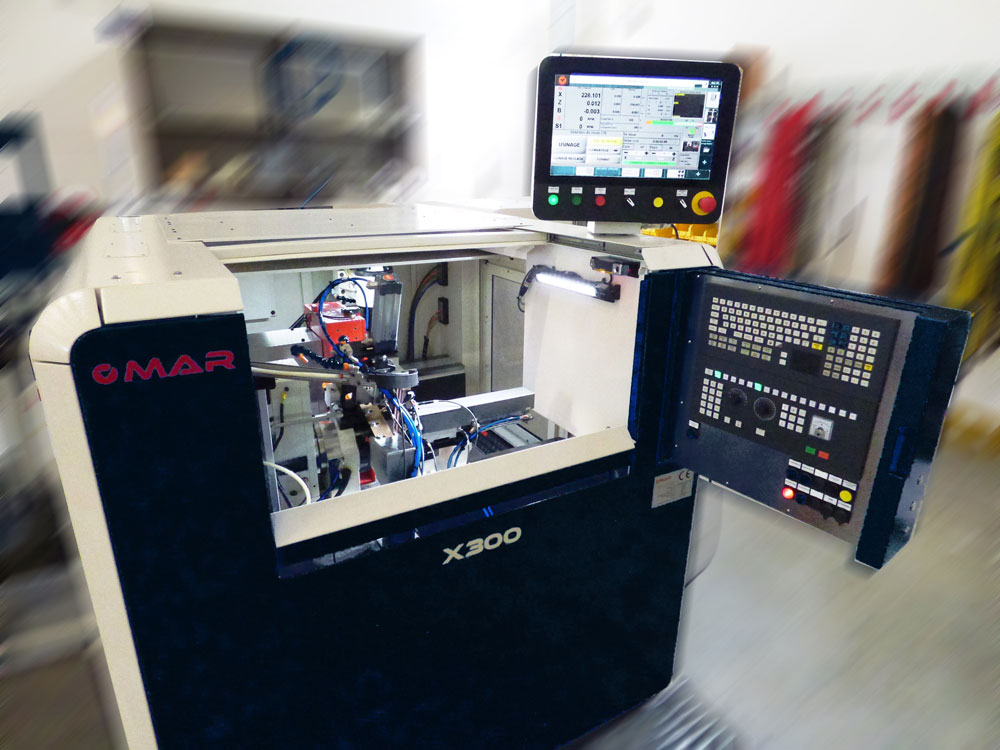

Il rivoluzionario concetto di movimento degli assi porta mola ed uno studio mirato sulla riduzione degli spazi, permettono ad X300 di avere il minor ingombro possibile a terra, limitandolo a 1.500 x 2.000 mm. Anche l’altezza della carenatura (1.500 mm.) contribuisce a contenere il volume, e grazie all’apertura frontale ad ali di gabbiano, il caricamento manuale dei pezzi ed il piazzamento macchina sono molto pratici.
X300 può essere configurata con mola sinistra diritta o con mola destra inclinata ad angolo prefissato di 26,5°. Gli elettromandrini disponibili, entrambi con raffreddamento a liquido e dotati di equilibratore interno con sensore di contatto ad ultrasuoni, sono:
- versione 8 kW per mola diametro 400 o 508 mm x larghezza fino 60 mm;
- versione 14 kw per mola diametro 508 mm x larghezza fino 80 mm.
I gruppi principali della macchina sono montati su guide lineari con pattini a ricircolo di rulli, e dotati di una semplicissima leva manuale per il bloccaggio e lo sbloccaggio. Con questo sistema, non servono attrezzature di nessun tipo per il piazzamento della macchina, con una estrema riduzione dei tempi di attrezzaggio.
La testa porta pezzo universale a cinghia è stata pensata appositamente per X300. Il nuovo design, estremamente ridotto, nasce per ottenere alte precisioni, con errori di rotondità inferiori a 0,4 mcr, dando la possibilità di lavorare a centri fissi o rotanti. Assieme è fornita una contropunta completa di regolazione della conicità, apertura a leva o automatica con pedale, e carico in spinta registrabile sia con molla che con chiusura pneumatica.
Su richiesta, X300 può essere dotata di testa porta pezzo e contromandrino rotanti sincroni. Questa soluzione prevede gruppi in granito, all’interno dei quali sono montati degli elettromandrini Torque di nuova generazione raffreddati a liquido per ridurre al minimo gli errori di rotondità. Il contromandrino ha un canotto con corsa automatica di 45 mm. per bloccare il pezzo, ed una regolazione di cilindricità di 0,2 mm.
LAYOUT
