carta d’identità
MCR è una rettificatrice modulare in tondo per diametri esterni e/o interni in sequenza a tavola mobile, adatta alla lavorazione di pezzi fino a 250 mm. di lunghezza ed un diametro rotante di 250 mm.
250 mm
250 mm
30 kg
HIGHLIGHTS
TECNOLOGIA

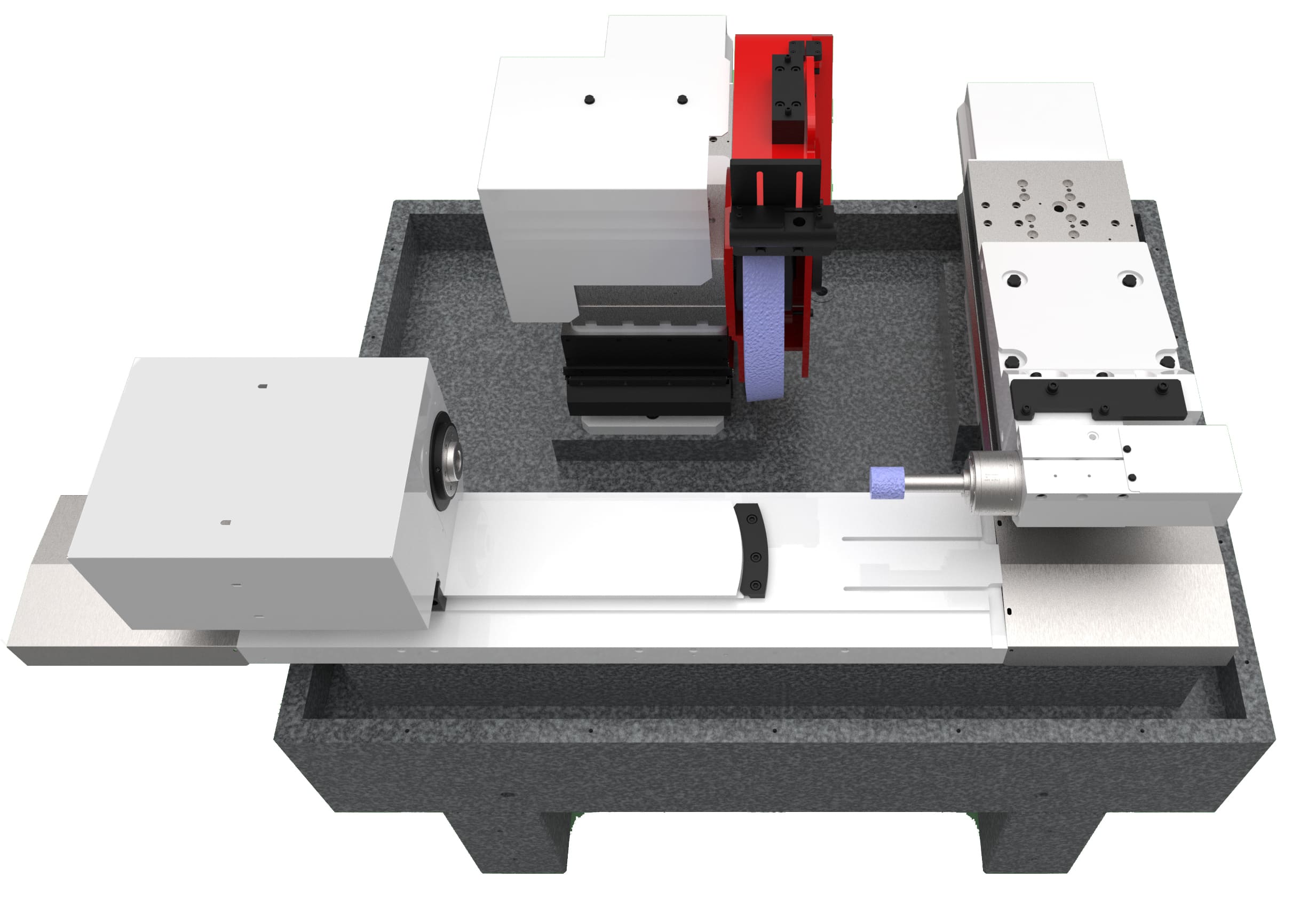

Il basamento di granito naturale, oltre a garantire la massima stabilità nel tempo, è dotato di soli 3 punti di livellamento, per essere sempre in appoggio su ogni pavimentazione. Il granito è lavorato in Italia con precisioni identiche a quelle dei banchi di riscontro più accurati e precisi, garantendo contemporaneamente una lunga durata nel tempo.

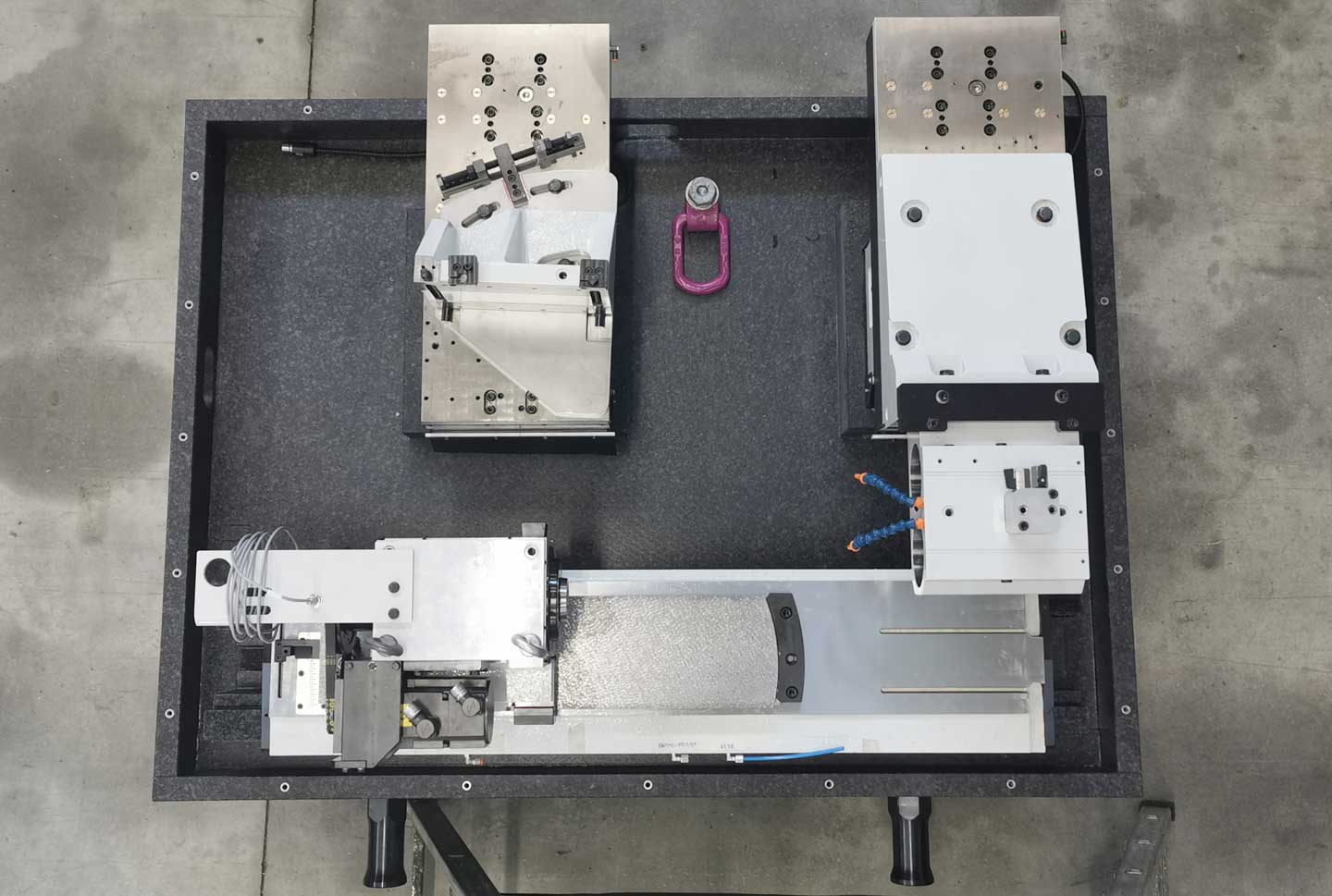

Lo scorrimento piano-prismatico della tavola, con interposizione di materiale antifrizione, è realizzato direttamente sul basamento in granito. I carri portamola scorrono su guide lineari con pattini a ricircolazione di rulli e tutti gli assi sono controllati da righe ottiche assolute pressurizzate.

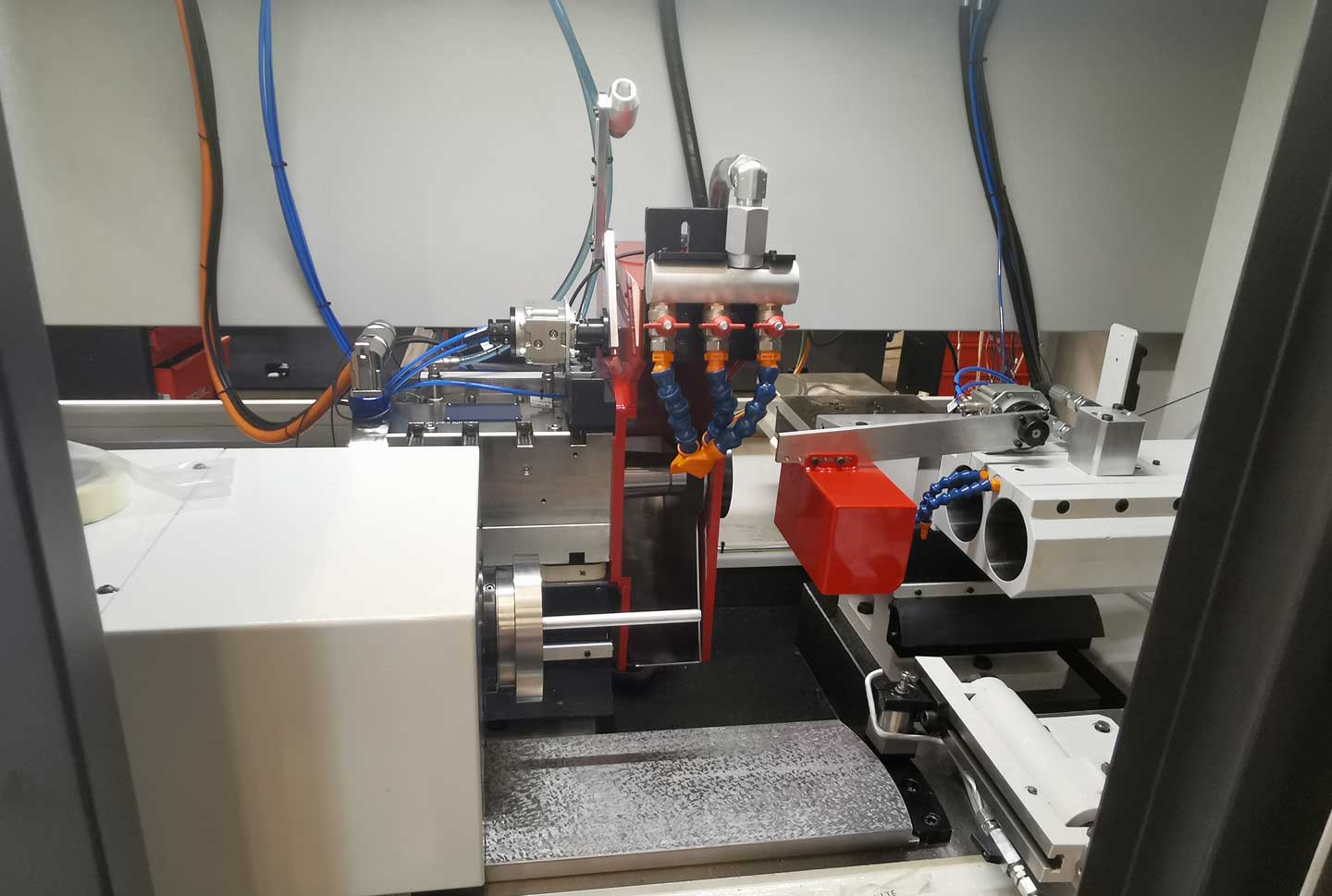

MCR è un centro di rettifica che permette il montaggio di 2 diversi carri portamola (X1 ed X2). E’ quindi possibile ottenere una macchina solo per lavorazioni di diametri interni o esterni (con mola destra inclinabile fino a 10° e dimensioni di 508 x 60 mm) oppure con 2 unità distinte per lavorazioni sequenziali in un’unica presa pezzo.
La disposizione degli assi su più unità distinte prevede una messa a punto differenziata per ogni singolo utensile. Ogni movimento lineare è quindi sempre allineato alla lavorazione da compiere, riducendo i tempi di spostamento delle singole

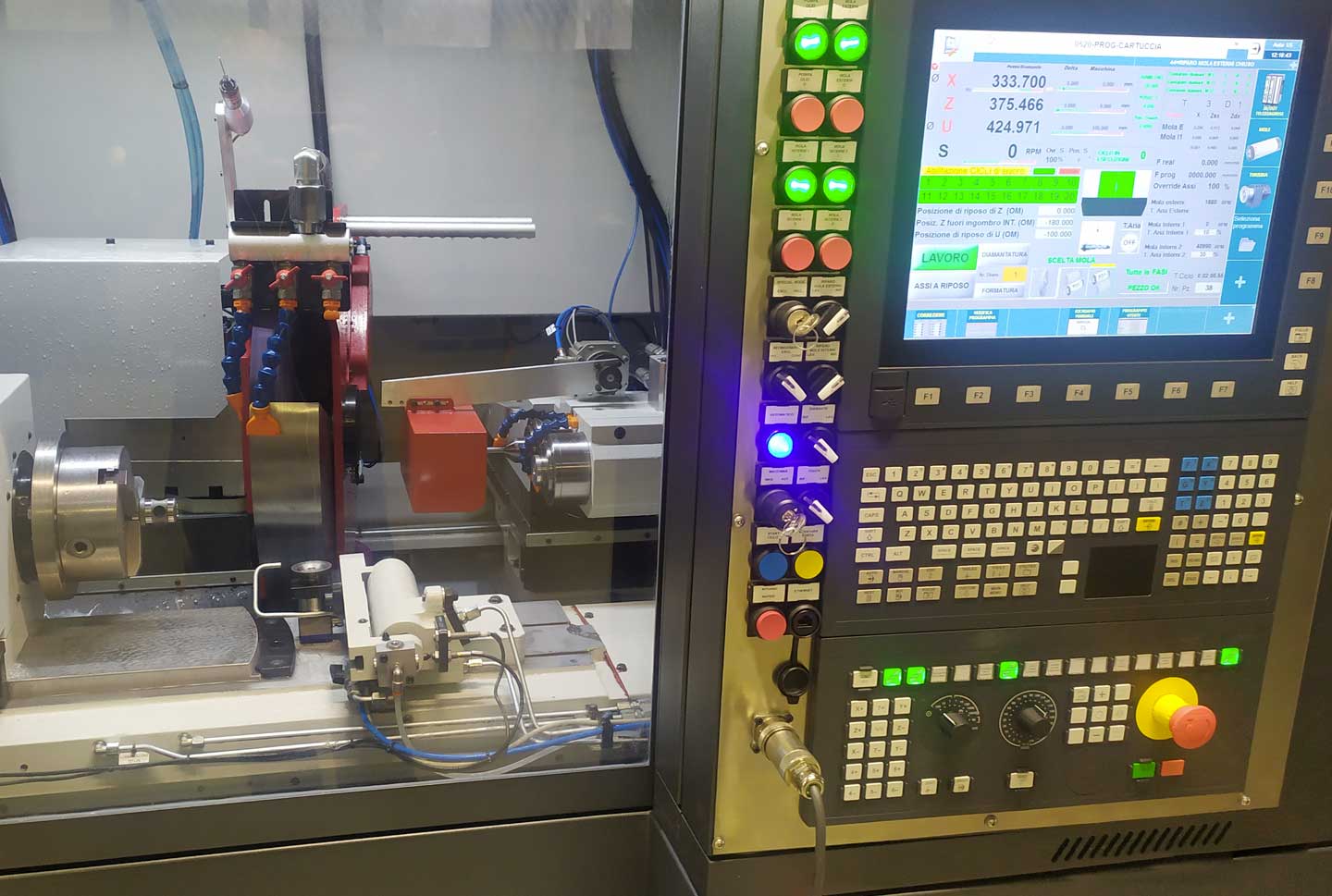

mole. Su MCR trovano poi spazio tutti i sistemi di controllo più evoluti: dall’equilibratore automatico delle mole agli strumenti di controllo in-process o post-process.

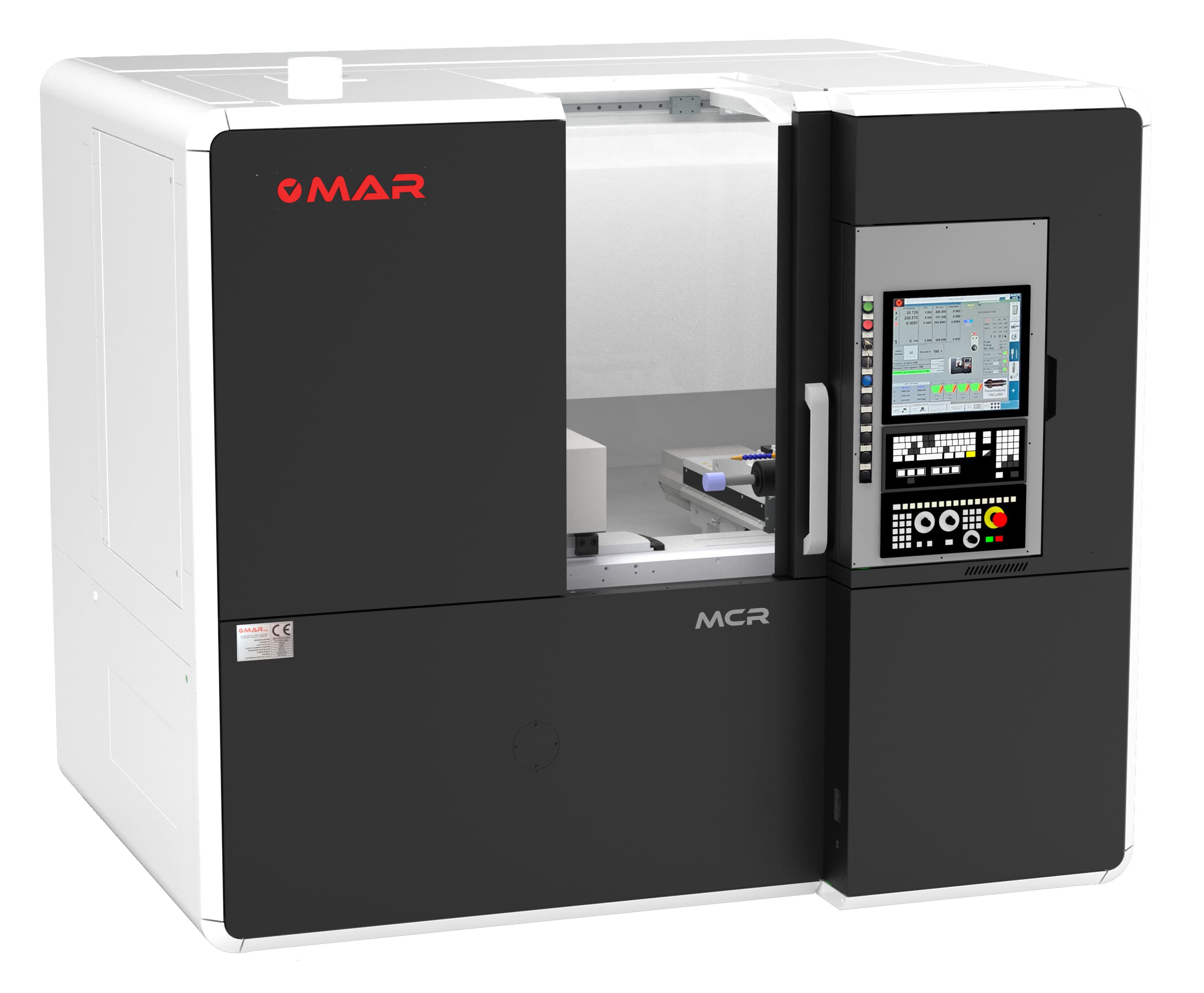

Nonostante la sua estrema configurabilità, MCR occupa uno spazio a terra davvero ridotto: 2400 x 2000 x 2200 mm nei quali sono inclusi tutti i gruppi necessari al suo funzionamento. La centralina idraulica, la parte pneumatica e l’armadio elettrico sono solidali alla macchina così da rendere MCR un’isola di rettifica completa ed indipendente.
Come da tradizione, MCR raccoglie l’esperienza di MAR nella manutenzione sul campo delle rettificatrici in tondo: per questo motivo la carenatura e la disposizione dei componenti è studiata per permettere all’utilizzatore finale il massimo dell’accessibilità e della manutenibilità, grazie a comodi portelli e alla posizione dei gruppi macchina.
LAYOUT
