carta d’identità
TITAN è una rettificatrice in tondo per diametri esterni o interni a tavola mobile, di taglia modulare e adatta alla lavorazione di pezzi fino a 1.000, 1.500 o 2.000 mm. di lunghezza ed un diametro rotante di 360 o 460 mm.
1000 – 1500 – 2000 mm
360 / 660 mm
200 / 600 kg
HIGHLIGHTS
TECNOLOGIA
Il basamento di TITAN è ricavato da un blocco di granito naturale, lavorato in Italia con le stesse precisioni dei migliori banchi di riscontro. Solo partendo da qui possiamo ottenere la miglior precisione e durata nel tempo.

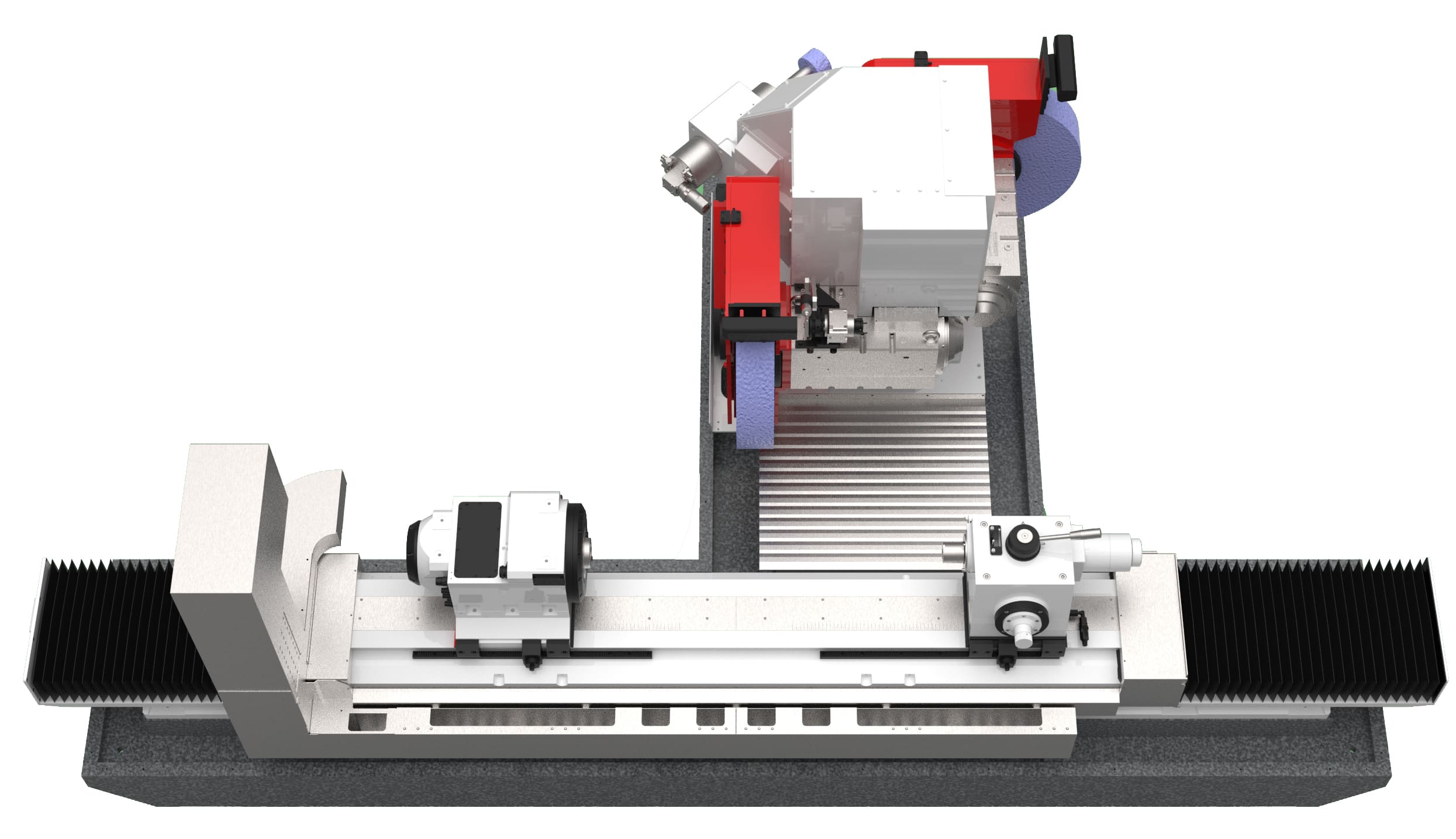

3 taglie di lunghezza disponibili (1000 - 1500 - 2000) per realizzare tutti i vostri progetti. In ogni versione il basamento è ampiamente dimensionato per contenere tutte le configurazioni di TITAN. Anche l’altezza punte può essere selezionata per soddisfare ogni necessità.

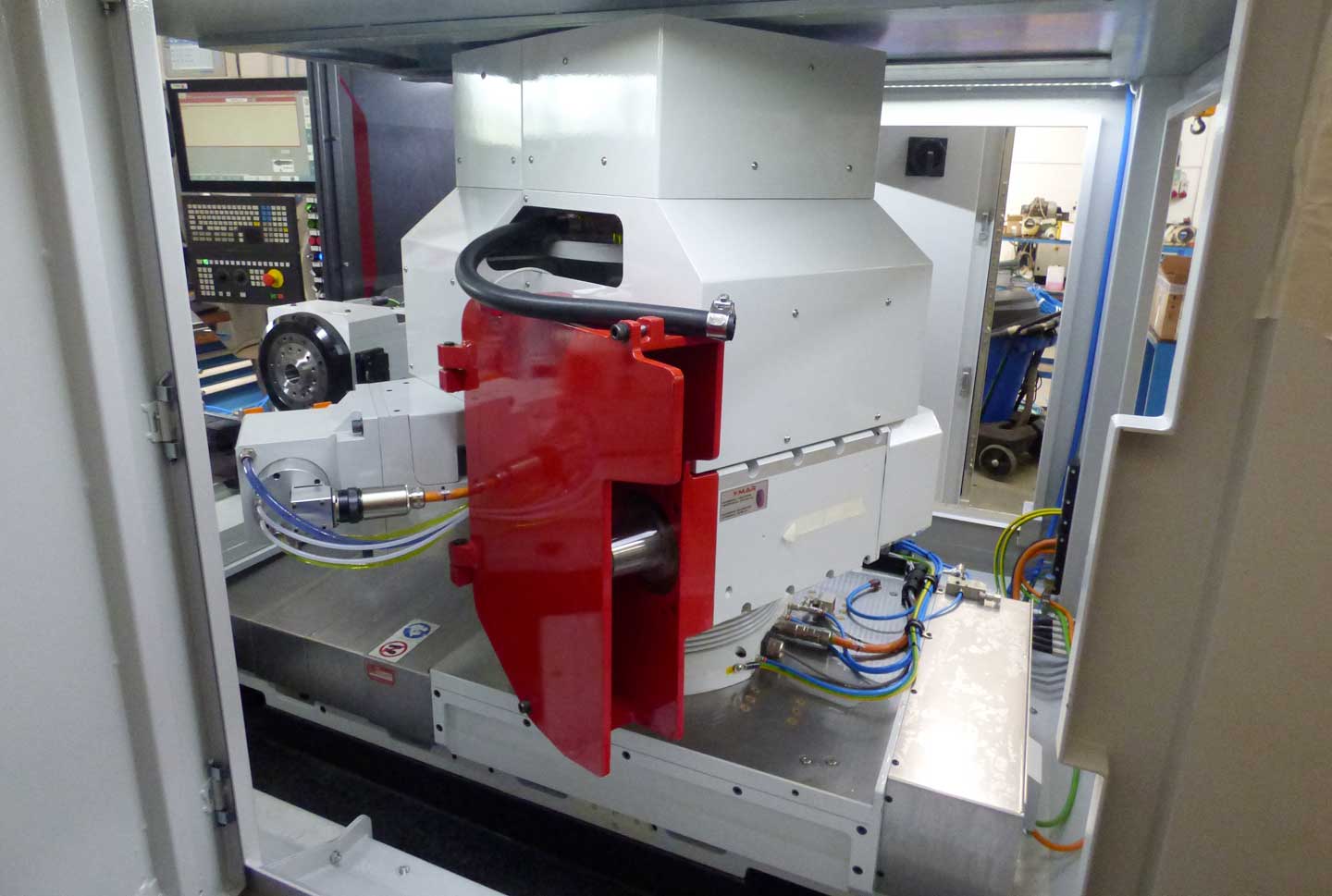

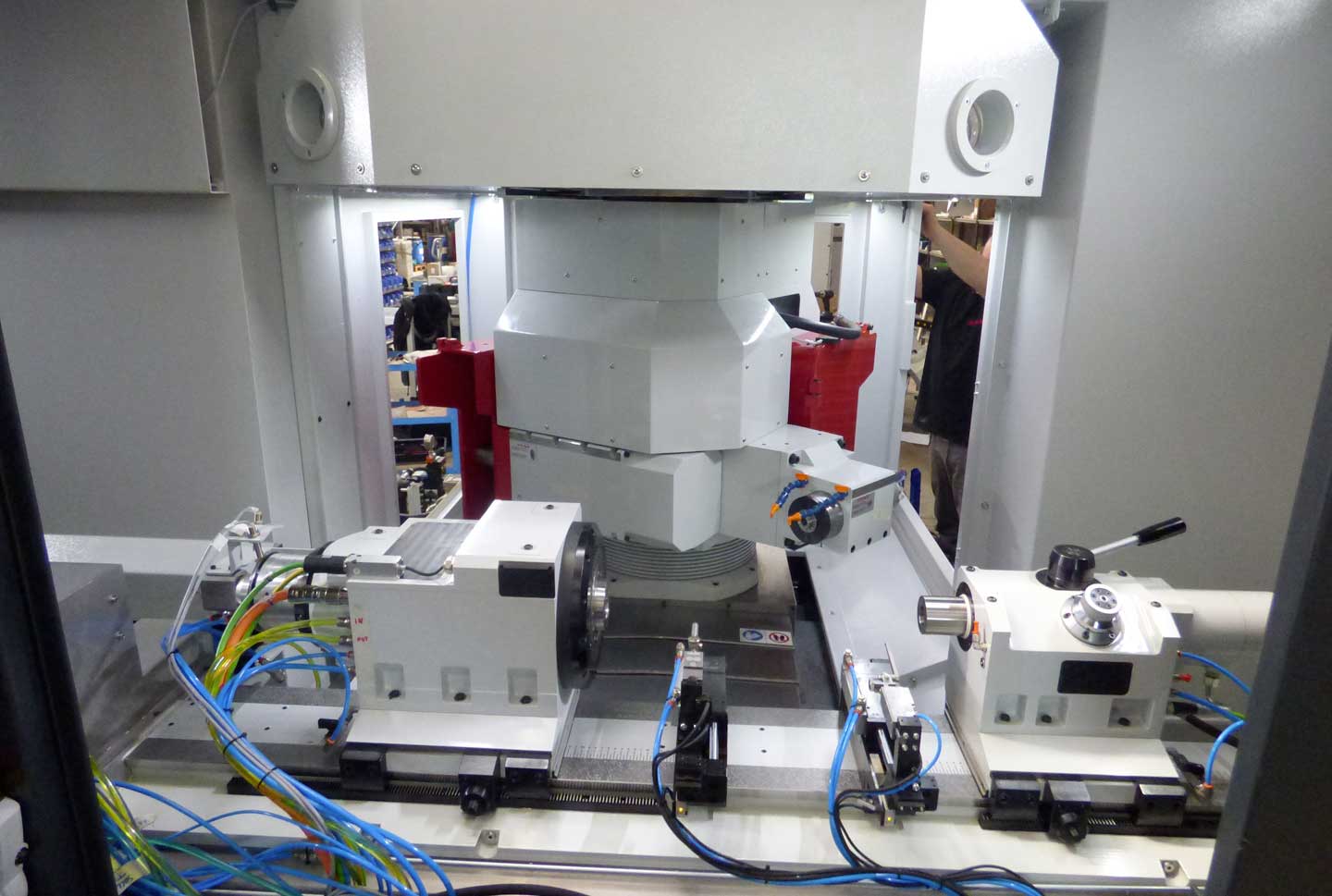

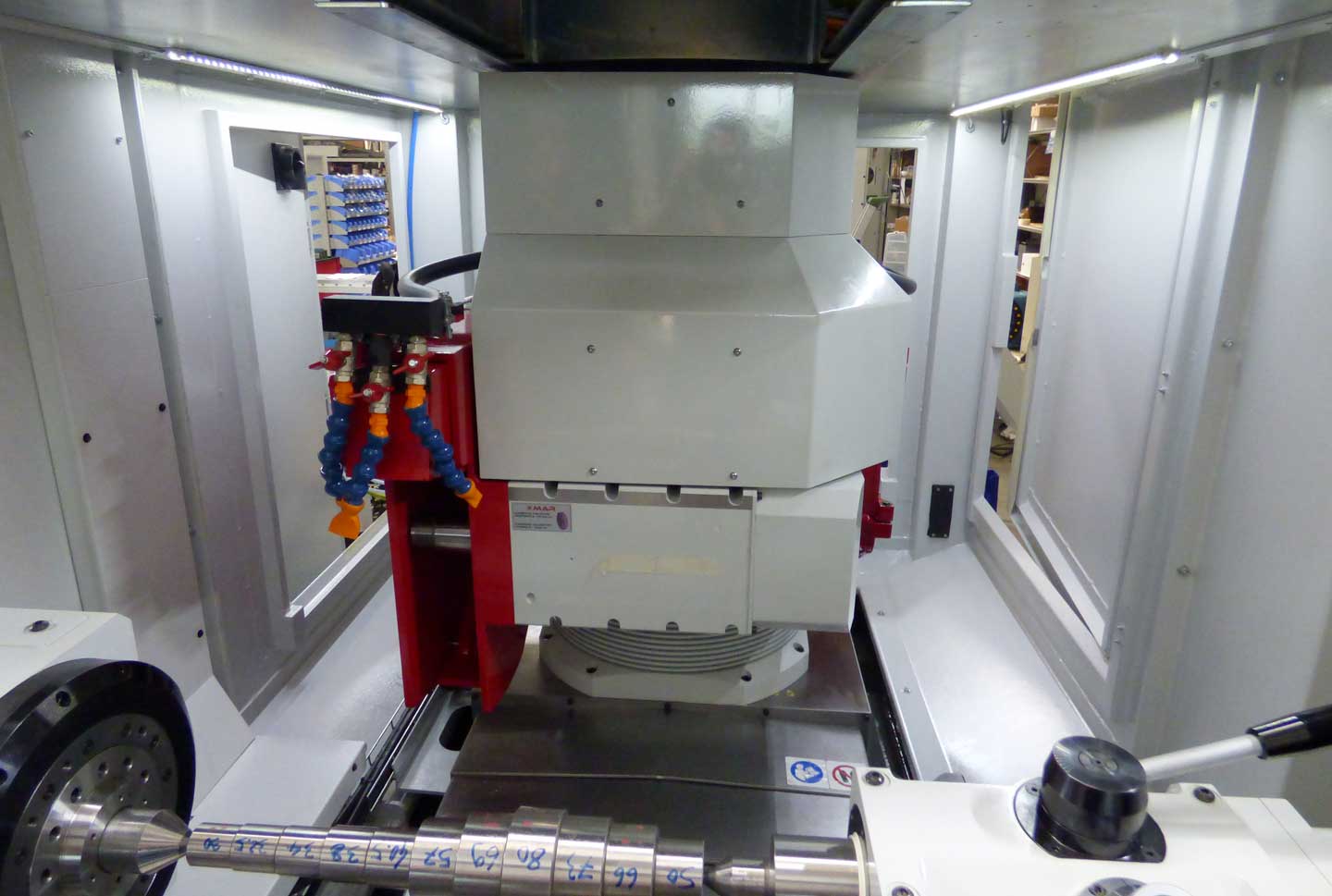

L’asse porta mola è dotato di torretta rotante Torque (Asse B) con movimento angolare micrometrico e posizionamento libero. La sua modularità permette il montaggio di utensili da interni ed esterni per lavorazioni complesse e profili particolari. Il diametro delle mole da esterni può raggiungere i 610 mm.
Sia l’asse trasversale (X) che l’asse longitudinale (Z) possono essere equipaggiati con motori brushless accoppiati a vite a ricircolazione di sfere oppure con motori lineari controllati da riga ottica assoluta. I gruppi di supporto sono predisposti per l’utilizzo del sistema preferito dal cliente.

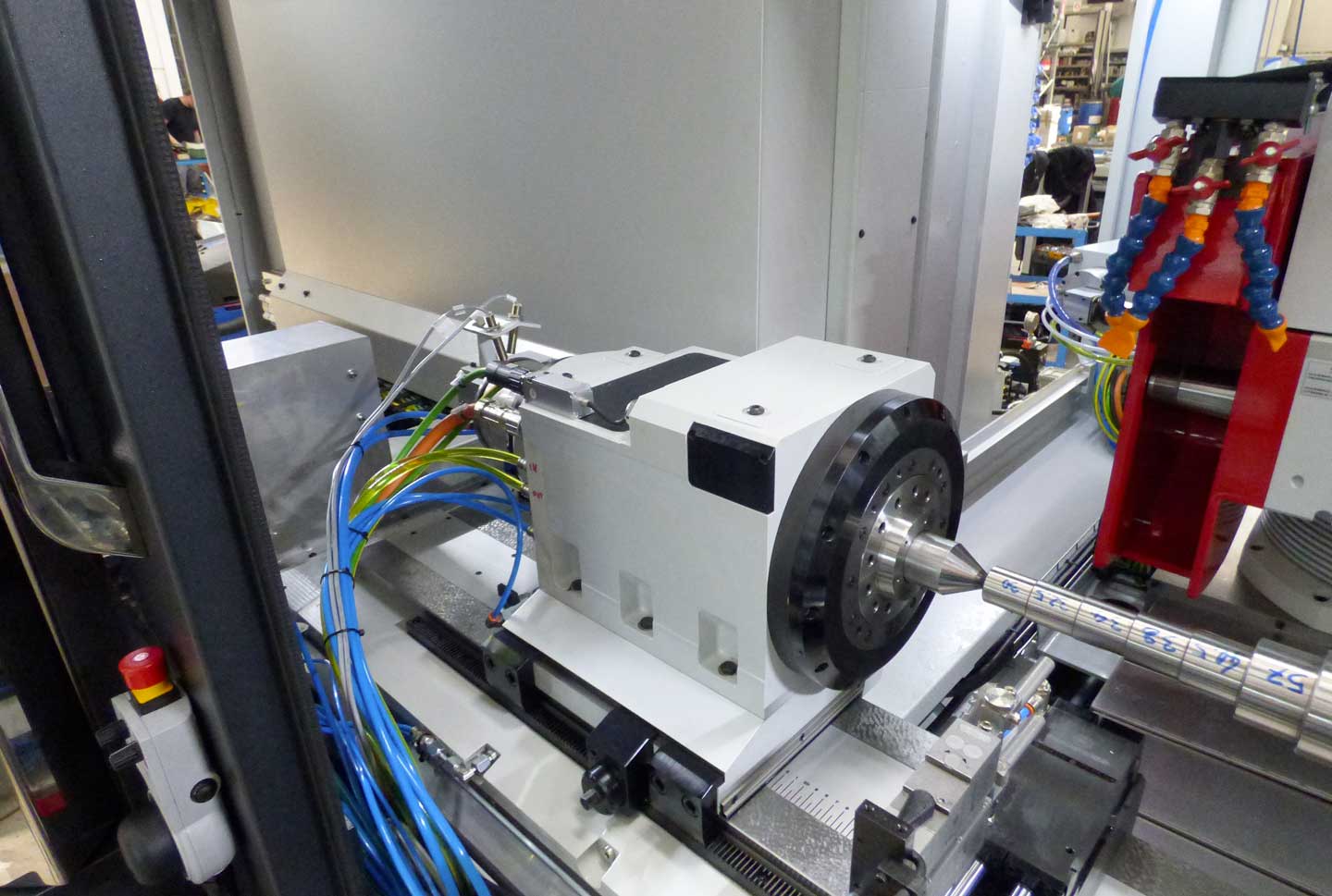

TITAN nasce con una testa porta pezzo Torque universale con controllo di posizione angolare integrato. Questo permette il posizionamento in continuo del mandrino per affrontare tutte le lavorazioni possibili. Le diverse altezze disponibili (180 / 330 mm.) permettono la rotazione di pezzi fino a 660 mm. di diametro e 150 Kg. a sbalzo.
L’unità contropunta di TITAN dispone di tutto il necessario: movimento comandato manualmente da leva o automaticamente tramite pedale; spinta sul pezzo regolabile tramite molla o idraulica. La correzione della cilindricità dei pezzi avviene con un pratico pomello frontale dotato di scala ottica. Lo spostamento del gruppo lungo il banco fisso avviene tramite una cremagliera che agevola l’operatore nelle operazioni di setup.

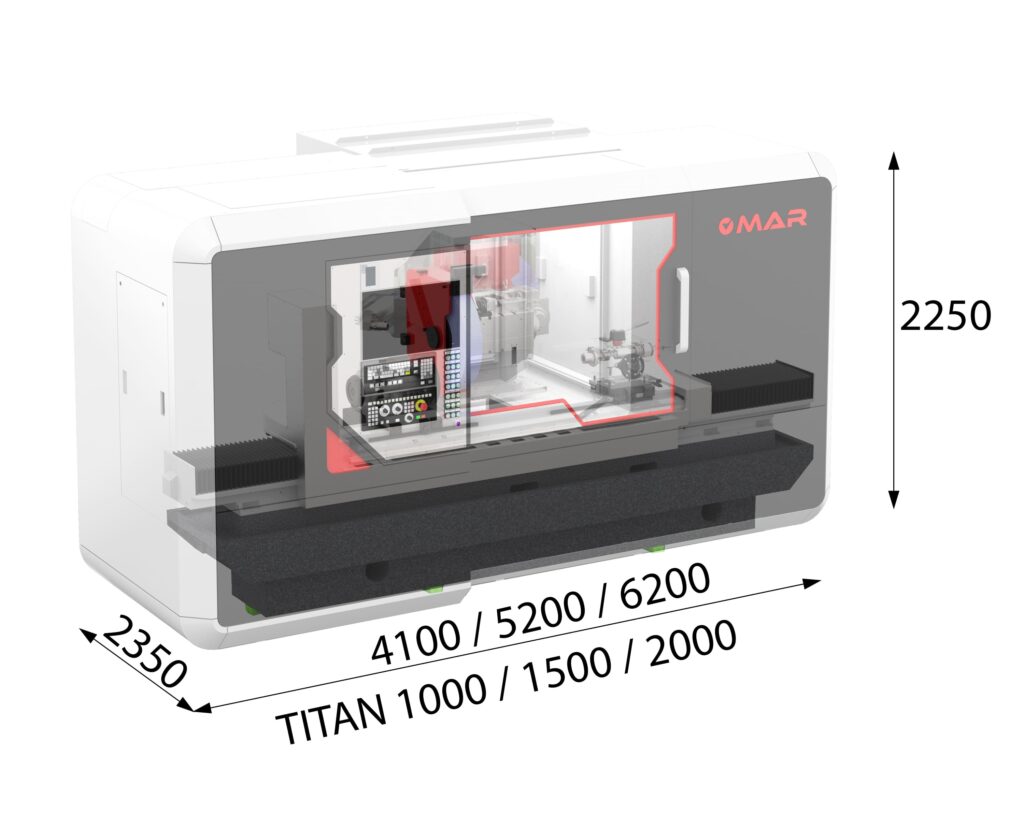

LAYOUT
