carta d’identità

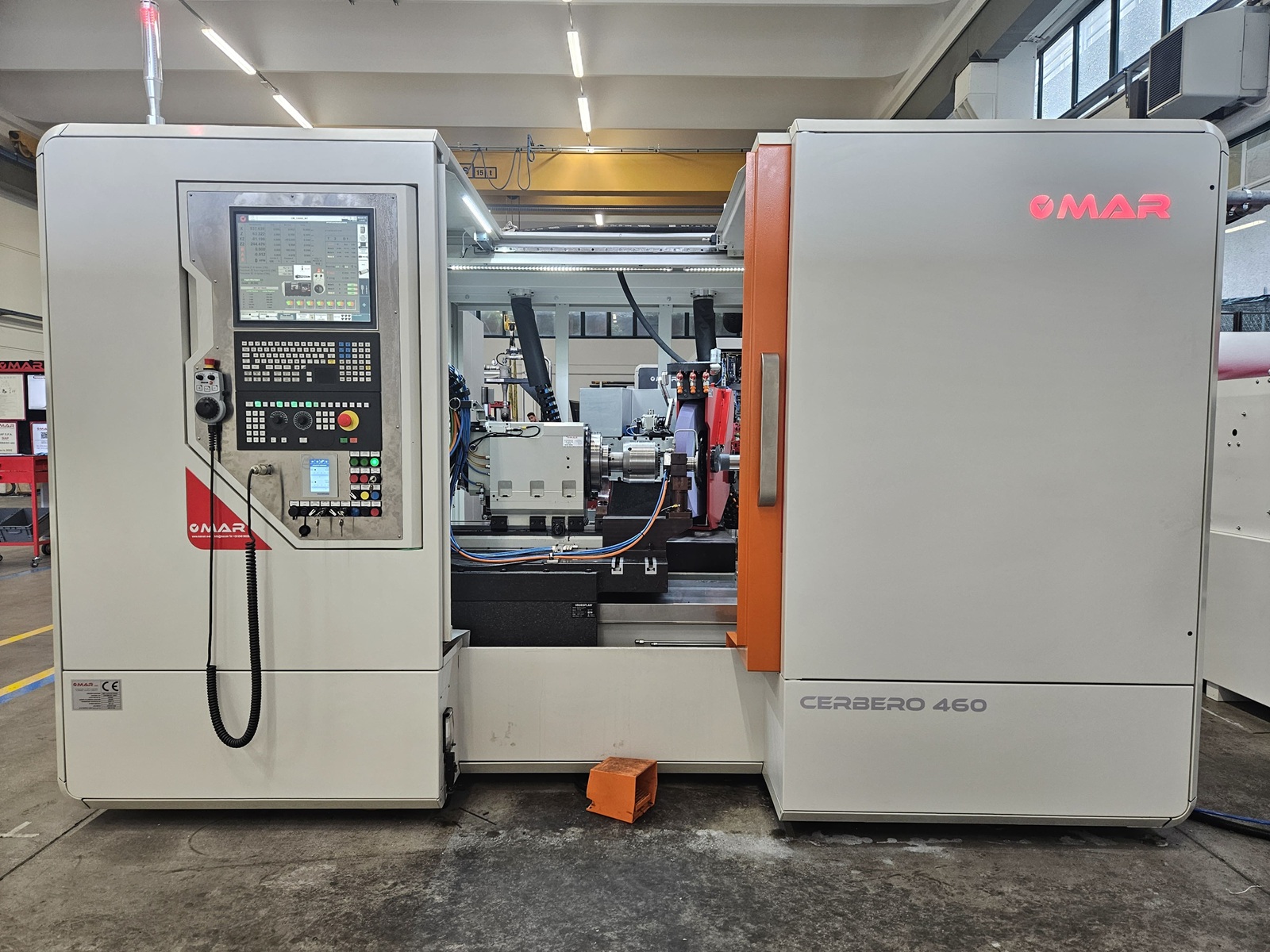

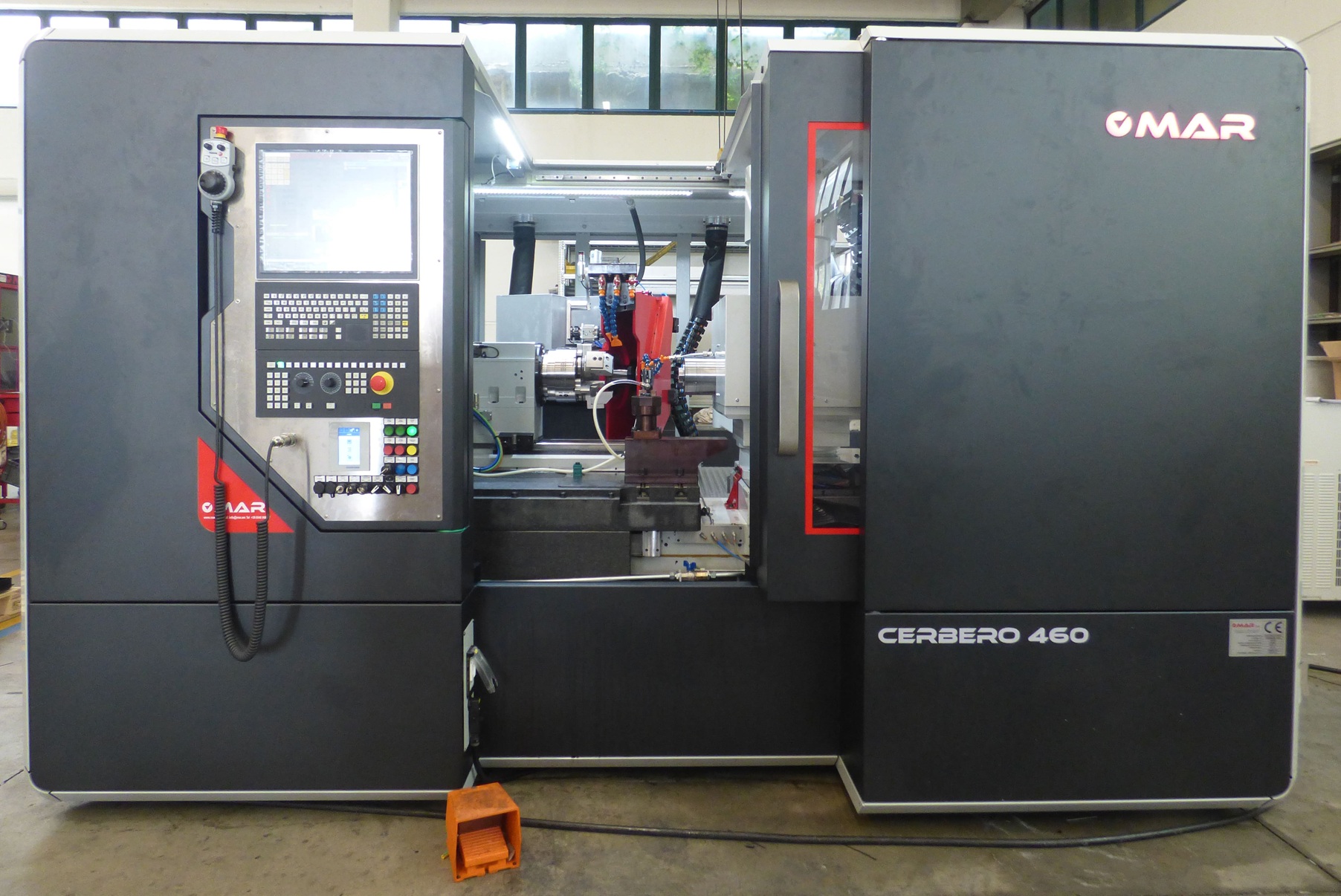

CERBERO è una rettificatrice in tondo per diametri esterni ed interni con lavorazione contemporanea, adatta alla lavorazione di pezzi fino a 300 mm. di lunghezza ed una altezza centri di 250 mm.
1.100 mm
500 mm
300 kg
HIGHLIGHTS
TECNOLOGIA

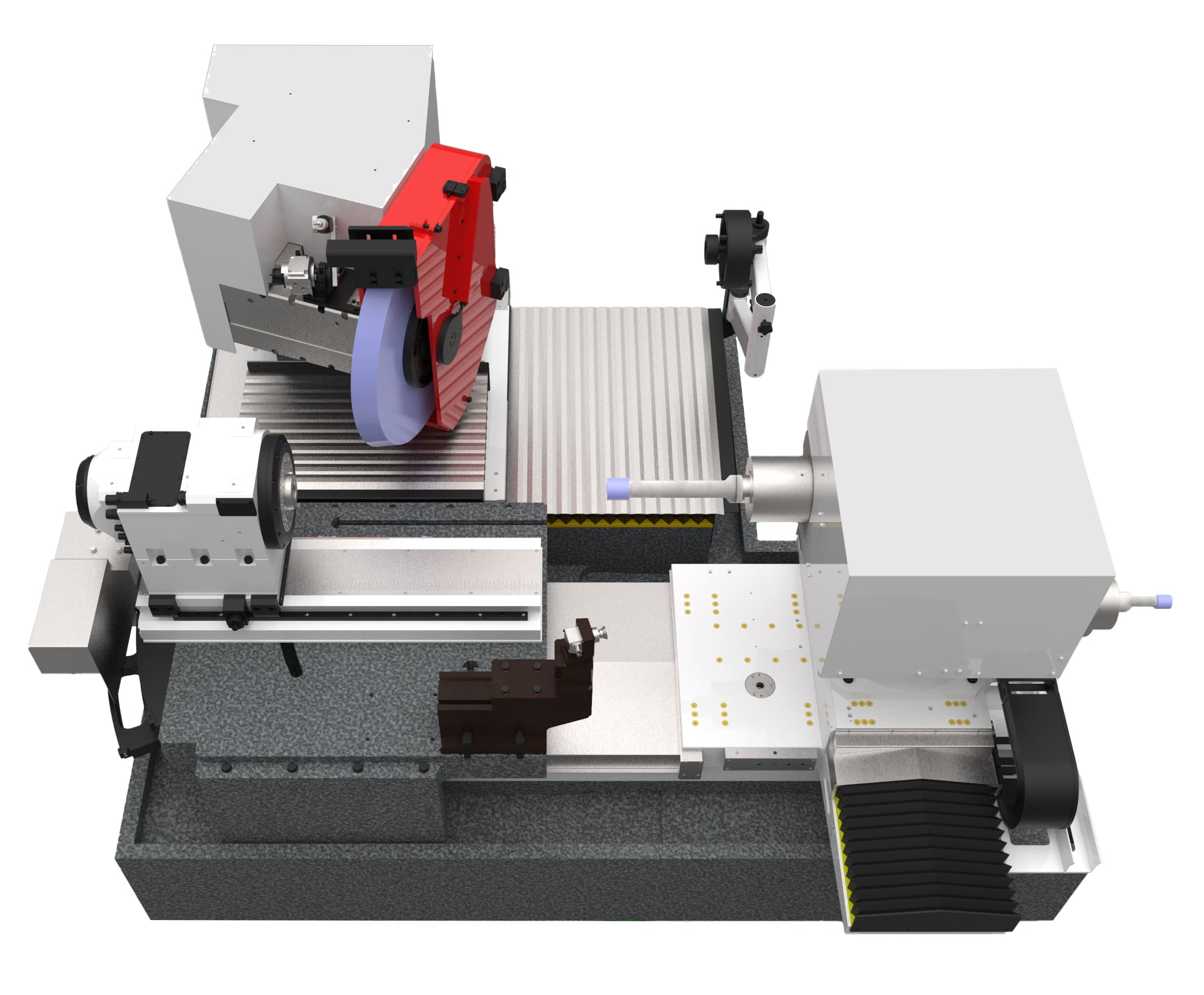

I componenti della rettificatrice

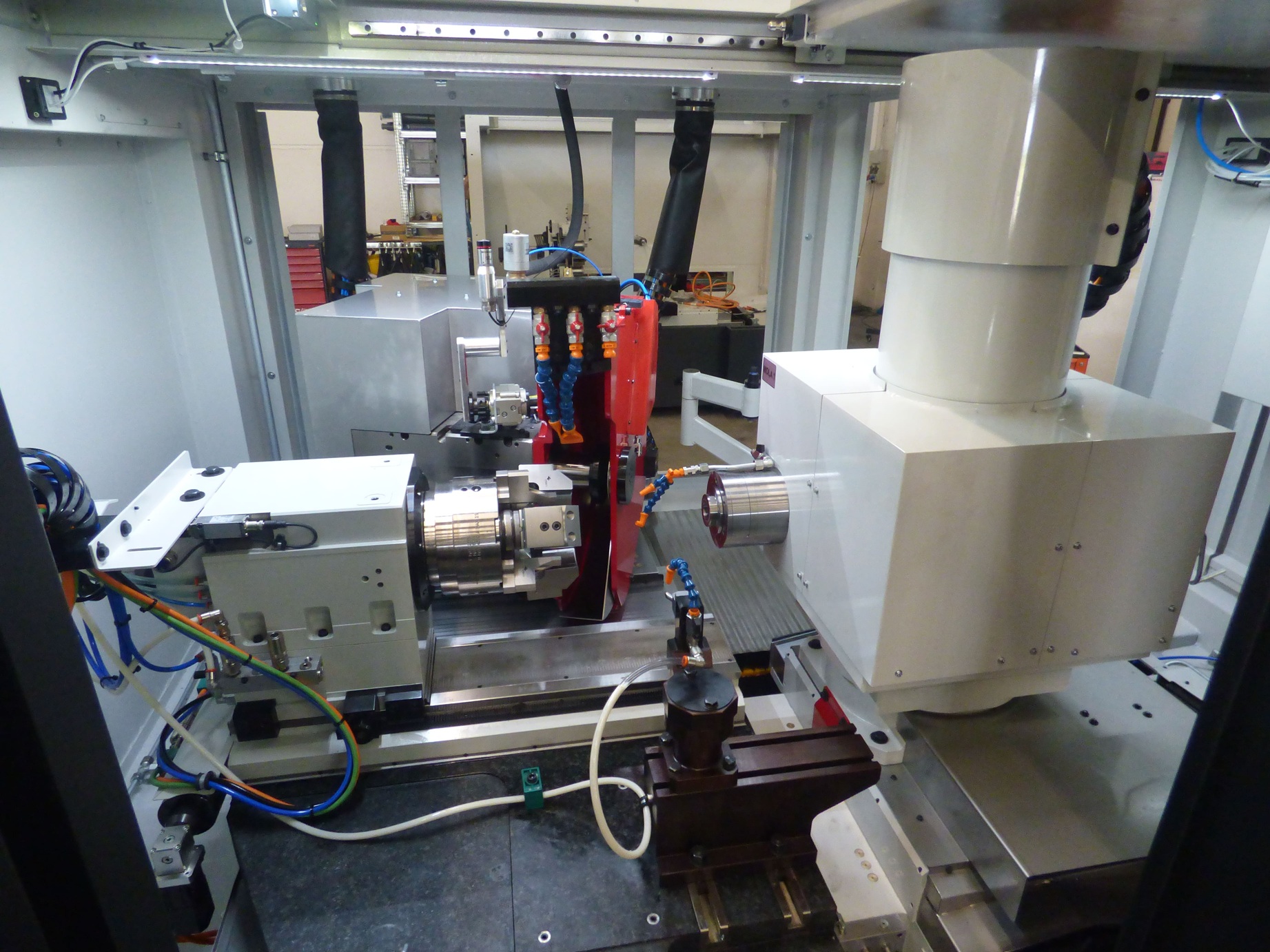

Su CERBERO, i carri portamola sono comandati da 2 canali CNC indipendenti, consentendo la lavorazione contemporanea di diametri interni, esterni o rasamenti. La struttura a croce degli assi è pensata per permettere anche i movimenti di diamantatura mola in posizioni indipendenti lontano dall’area di lavoro. Il tempo ciclo è ridotto al minimo possibile.
Su CERBERO, oltre al basamento in granito naturale, anche i gruppi di sostegno mandrino mola esterni, testa porta pezzo e supporto mandrino mola interni sono realizzati nello stesso materiale. Questo, unito ad un impianto di raffreddamento a circuito chiuso su tutti i corpi mobili, permette una stabilità dimensionale senza pari, con la garanzia di una maggior precisione ed affidabilità nel tempo.
CERBERO è pensata per un’accessibilità totale ai vari punti di lavorazione e diamantatura ed alle aree di ispezione. Ogni posizione della macchina può essere facilmente raggiunta dai numerosi vani removibili. Le zone dove è prevista una manutenzione ordinaria sono allocate in punti ben accessibili per ottimizzare la gestione della vita macchina, pur mantenendo un ingombro totale contenuto in 3400 x 2600 x 2100 mm.

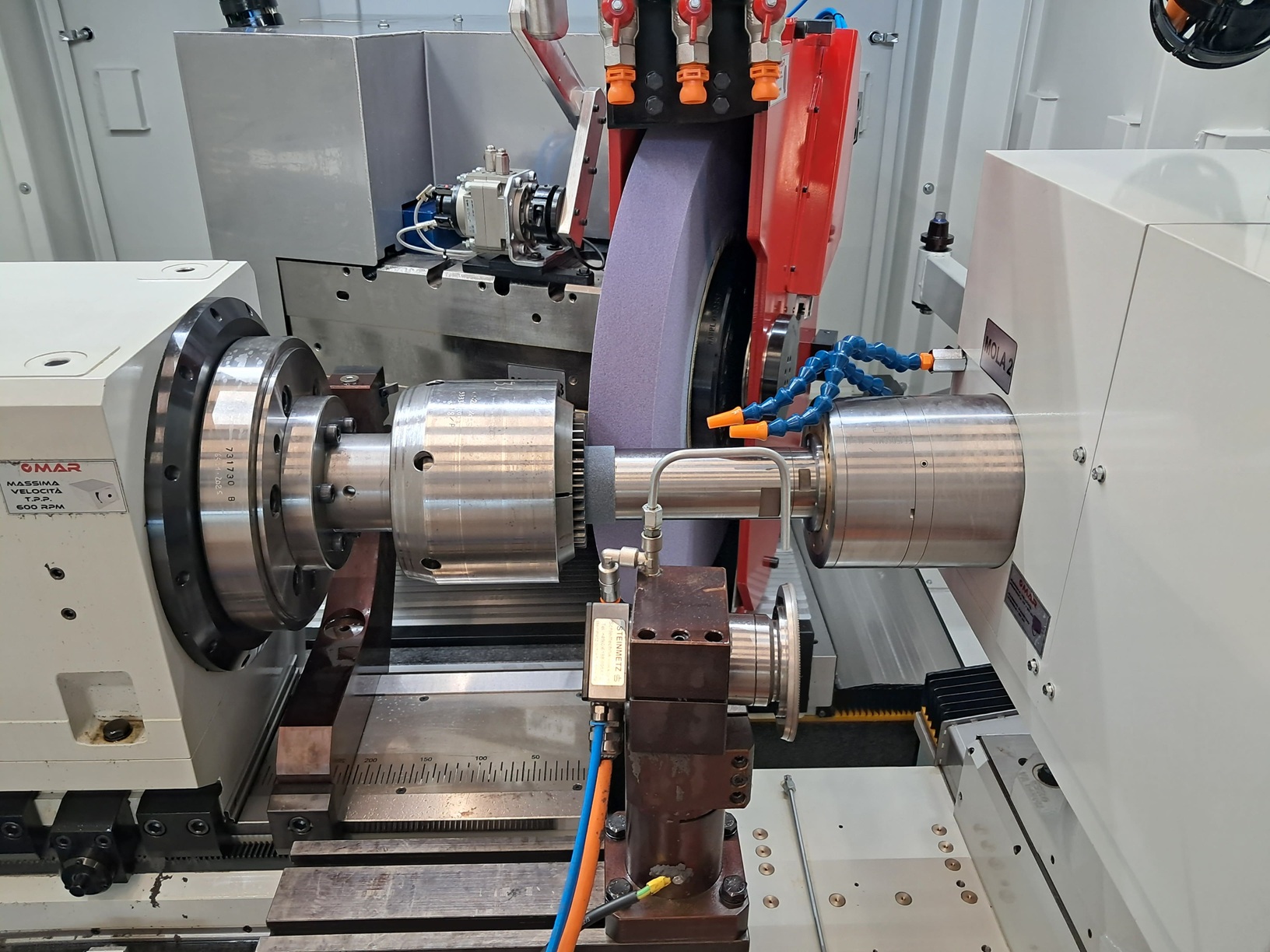

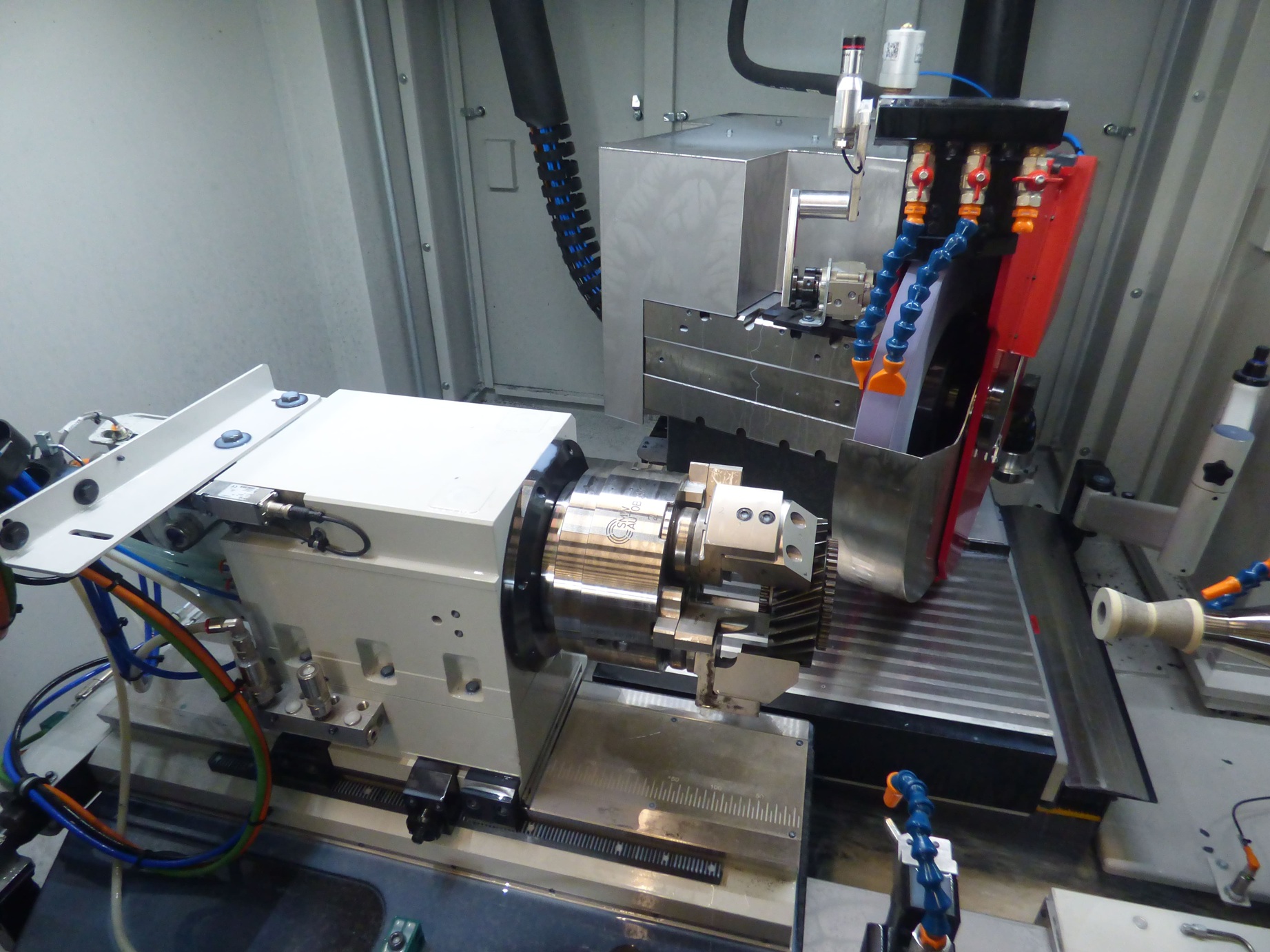

La testa porta pezzo a centri rotanti con motore Torque è in grado di sostenere pesi fino a 300 kg a sbalzo e dispone di un attacco Morse 5 / ASA 5 o, in opzione, Morse 6 / ASA 8. Il passaggio barra consente l’utilizzo di attrezzature automatiche comandate da apposito cilindro. E’ disponibile un asse CNC per la correzione automatica della geometria del foro con bloccaggio automatico, in modo da ridurre i tempi di setup macchina.

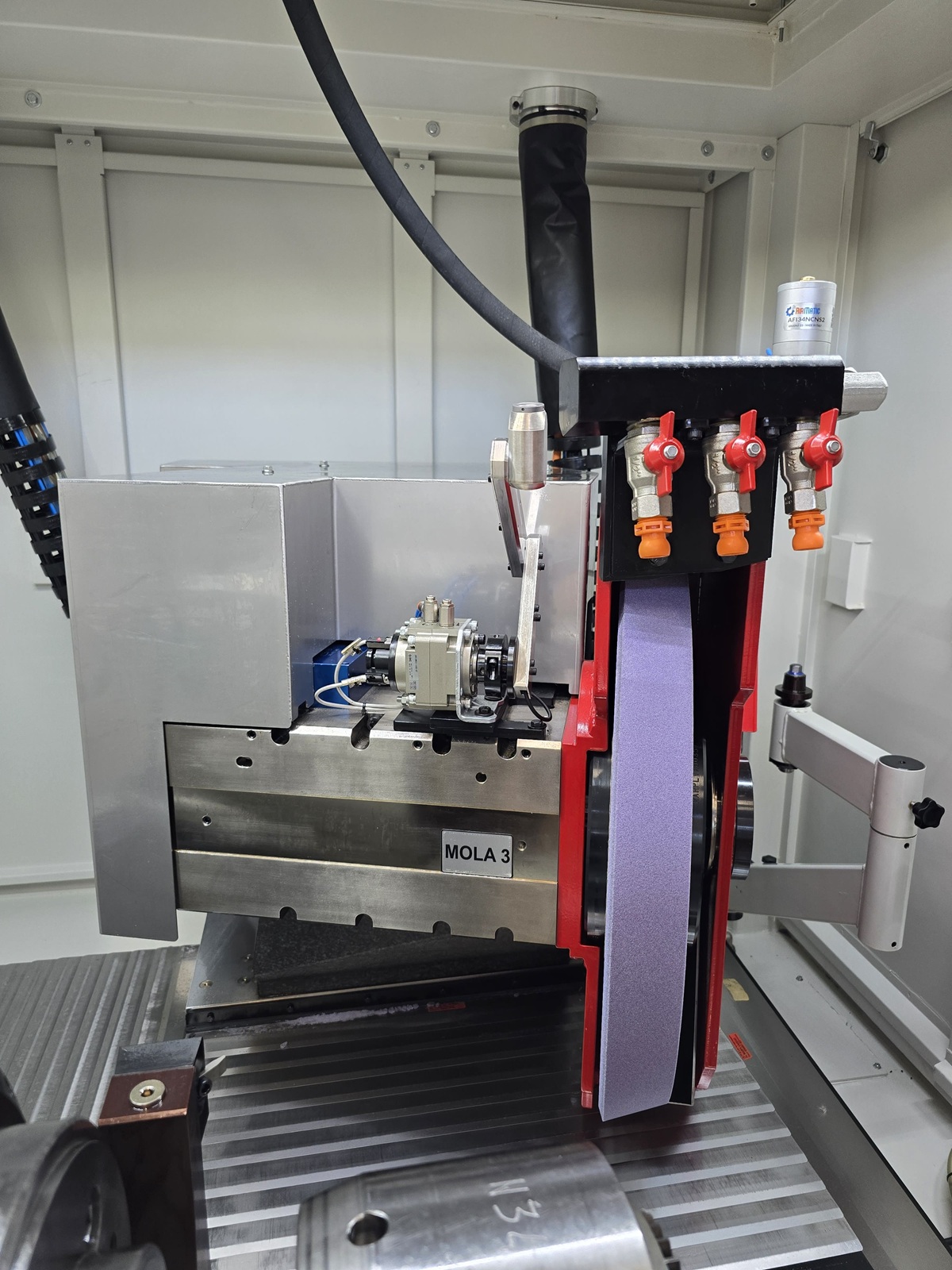

L’elettromandrino per la mola da esterni, con equilibratore automatico della mola e sensore di contatto avvenuto, ha potenza di 14 kw ed è raffreddato a liquido con circuito chiuso. Il supporto in granito, ad angolo fisso di inclinazione, è pensato per montare mole diametro 508 x 60 x 203, 2 mm o, in alternativa, diametro 610 x 60 x 203,2 mm.

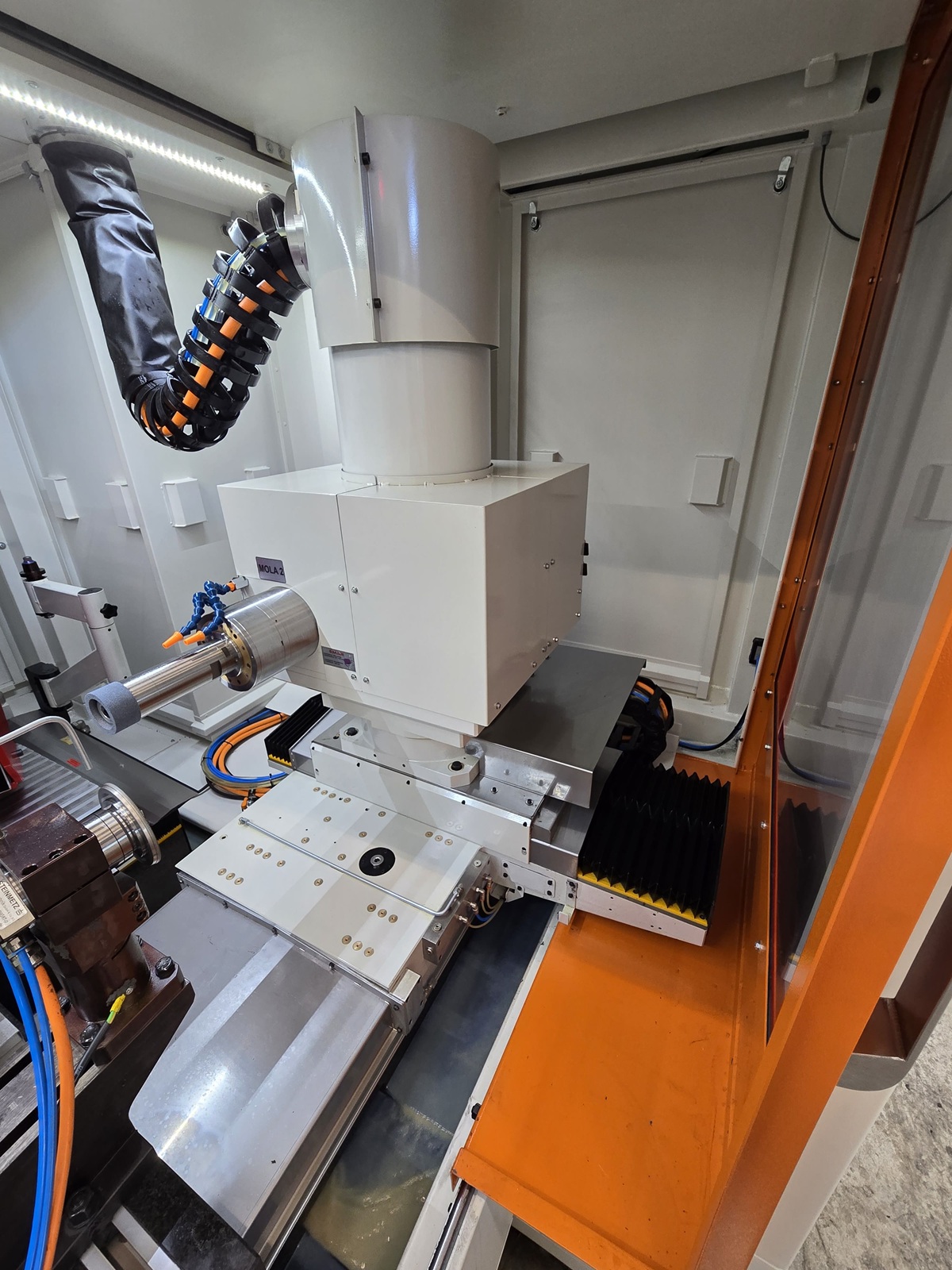

CERBERO può essere allestita con un singolo elettromandrino oppure con una torretta rotante Torque (Asse B) ad angolo liberamente programmabile, arrivando a montare fino a 4 elettromandrini con corpi di diametro 100, 120 o 150 mm. Ogni elettromandrino è raffreddato a circuito chiuso e la partenza e l’arresto a fine ciclo sono comandati automaticamente da CNC.

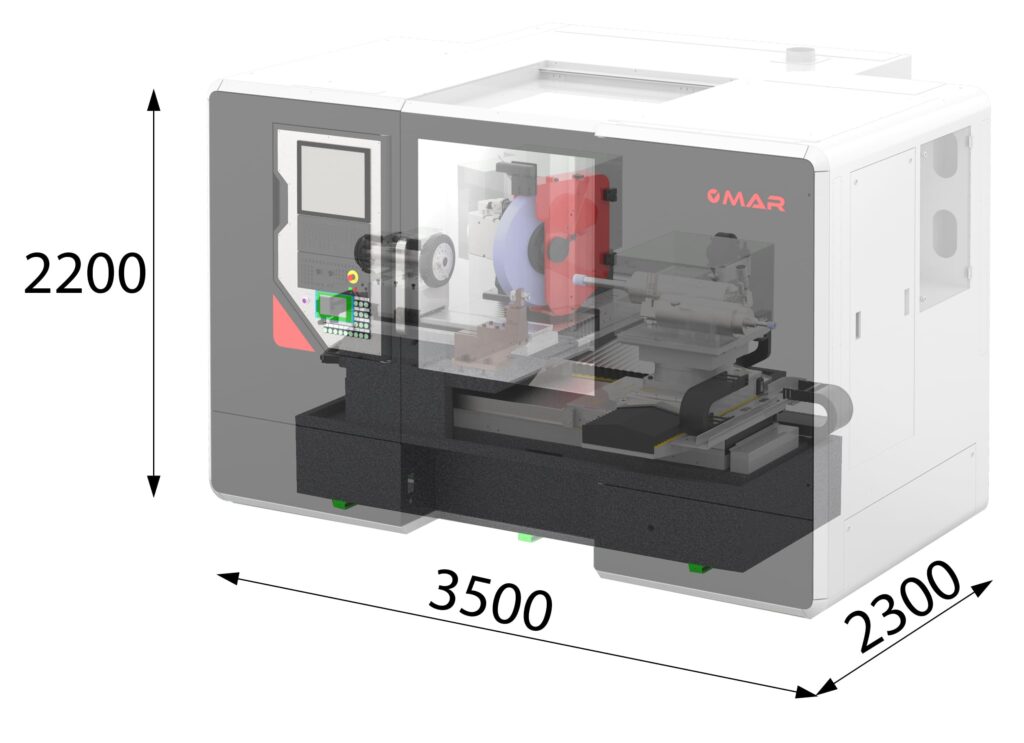

LAYOUT
