carta d’identità

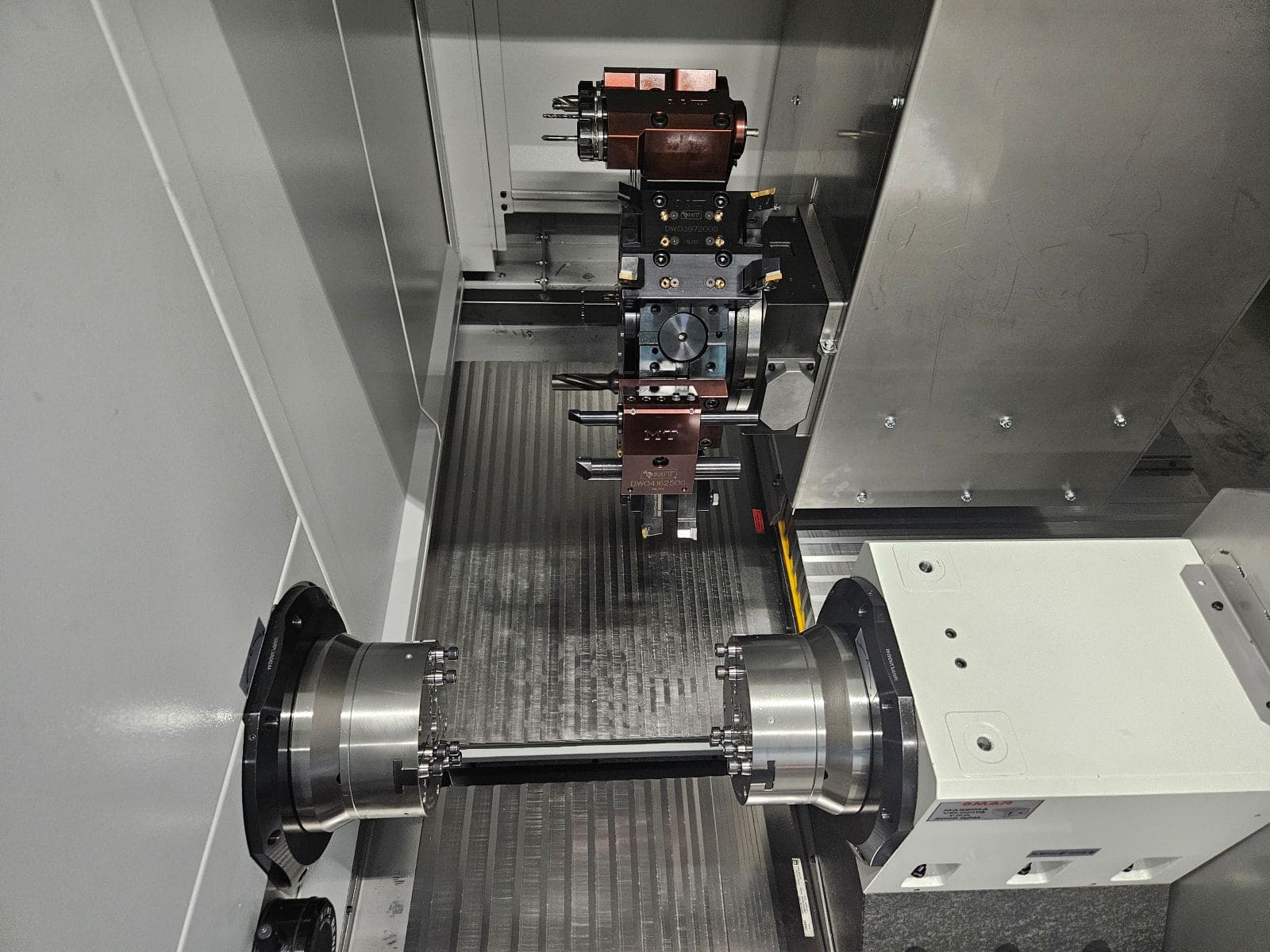

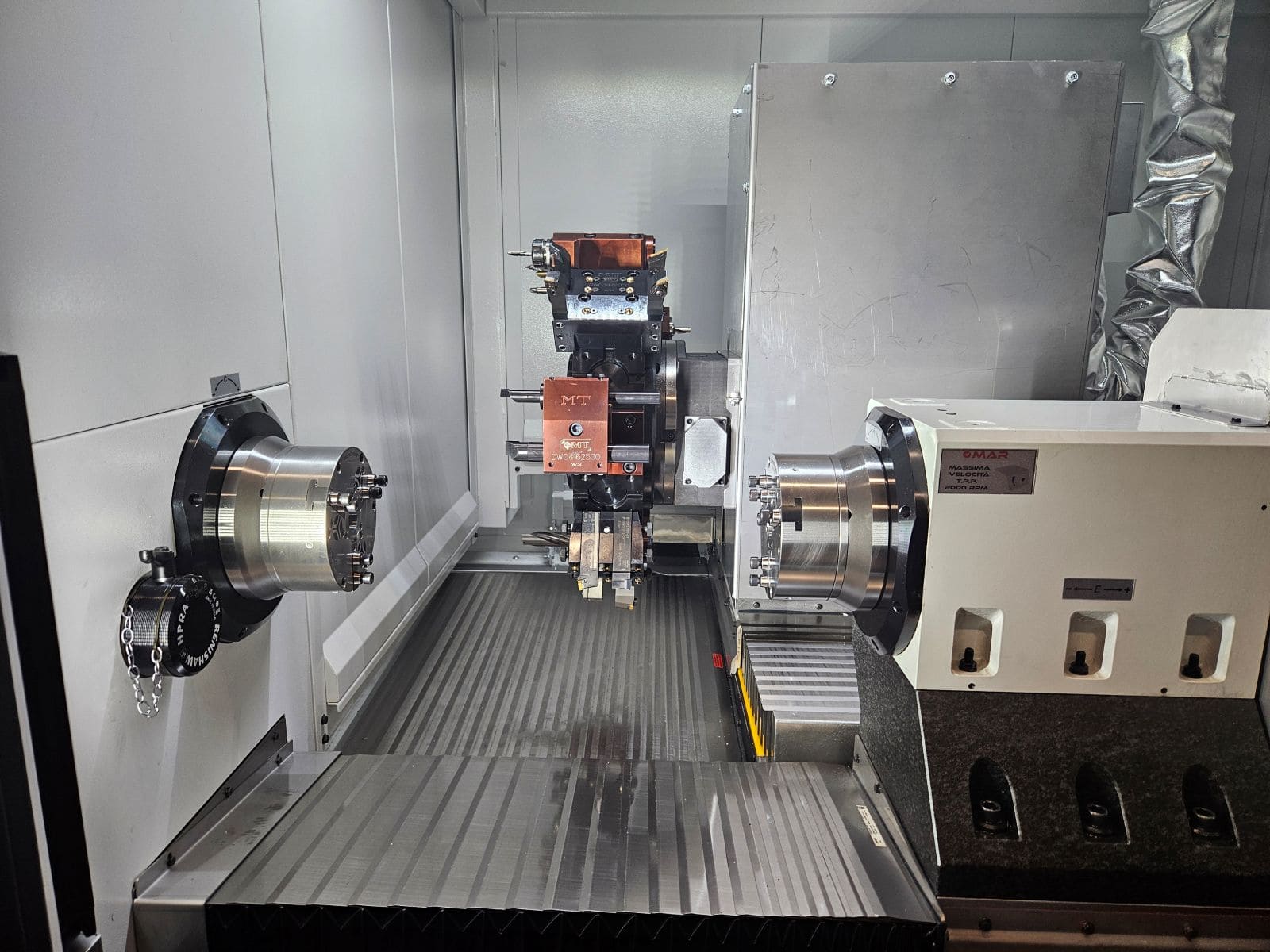

MT700 è un centro di tornitura per lavorazione di particolari di alta precisione, adatto a pezzi fino a 500 mm. di lunghezza ed una altezza centri di 250 mm.
500 mm
500 mm
200 kg
HIGHLIGHTS
TECNOLOGIA
I componenti della macchina

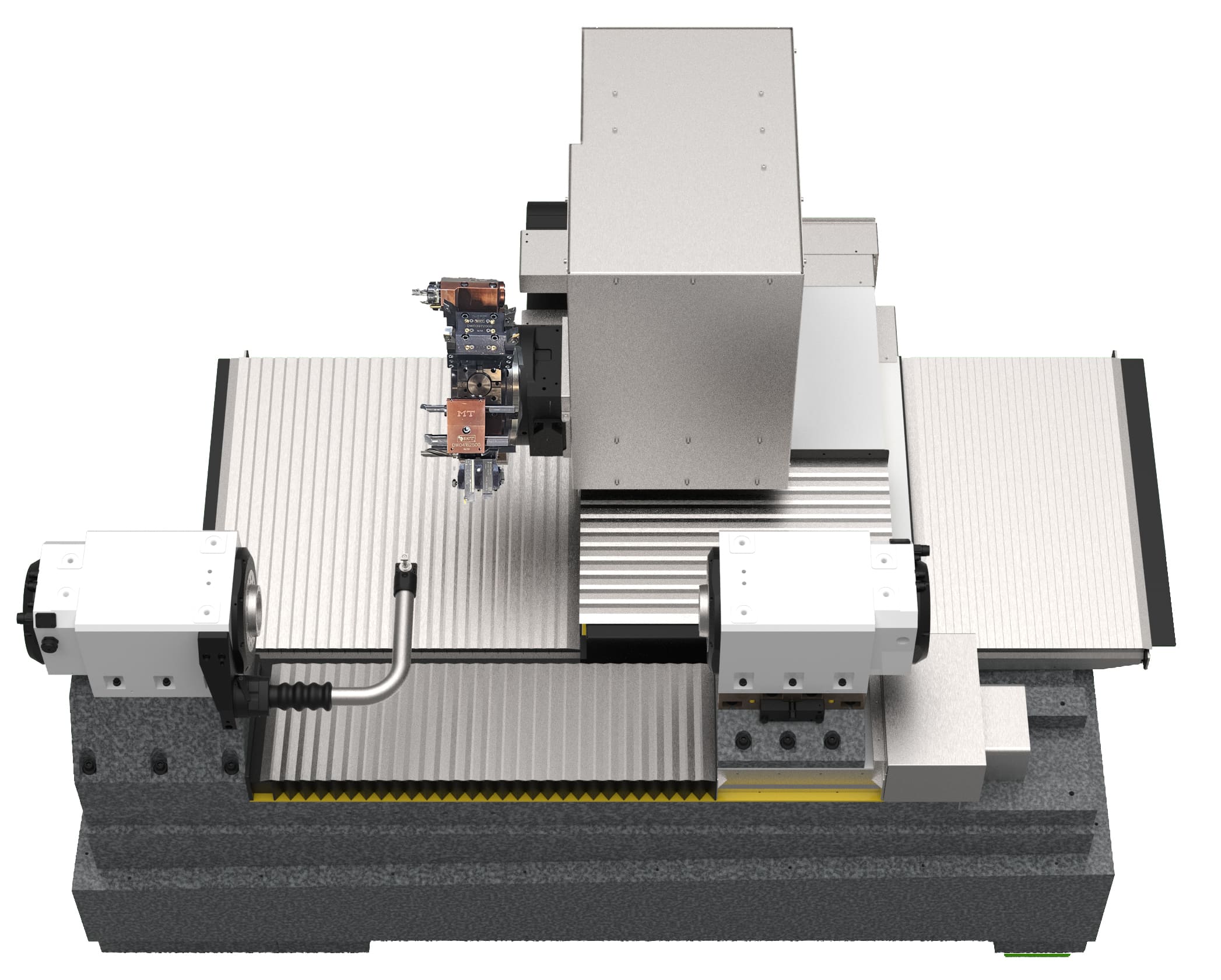

MT700 condivide basamento e struttura degli assi lineari X e Z della rettificatrice X500. Grazie alla tripla guida di scorrimento per singolo asse ed alla tecnologia dei motori lineari raffreddati a liquido, la rigidità della struttura permette asportazioni estremamente precise e di altissima precisione, con ripetibilità micrometriche.

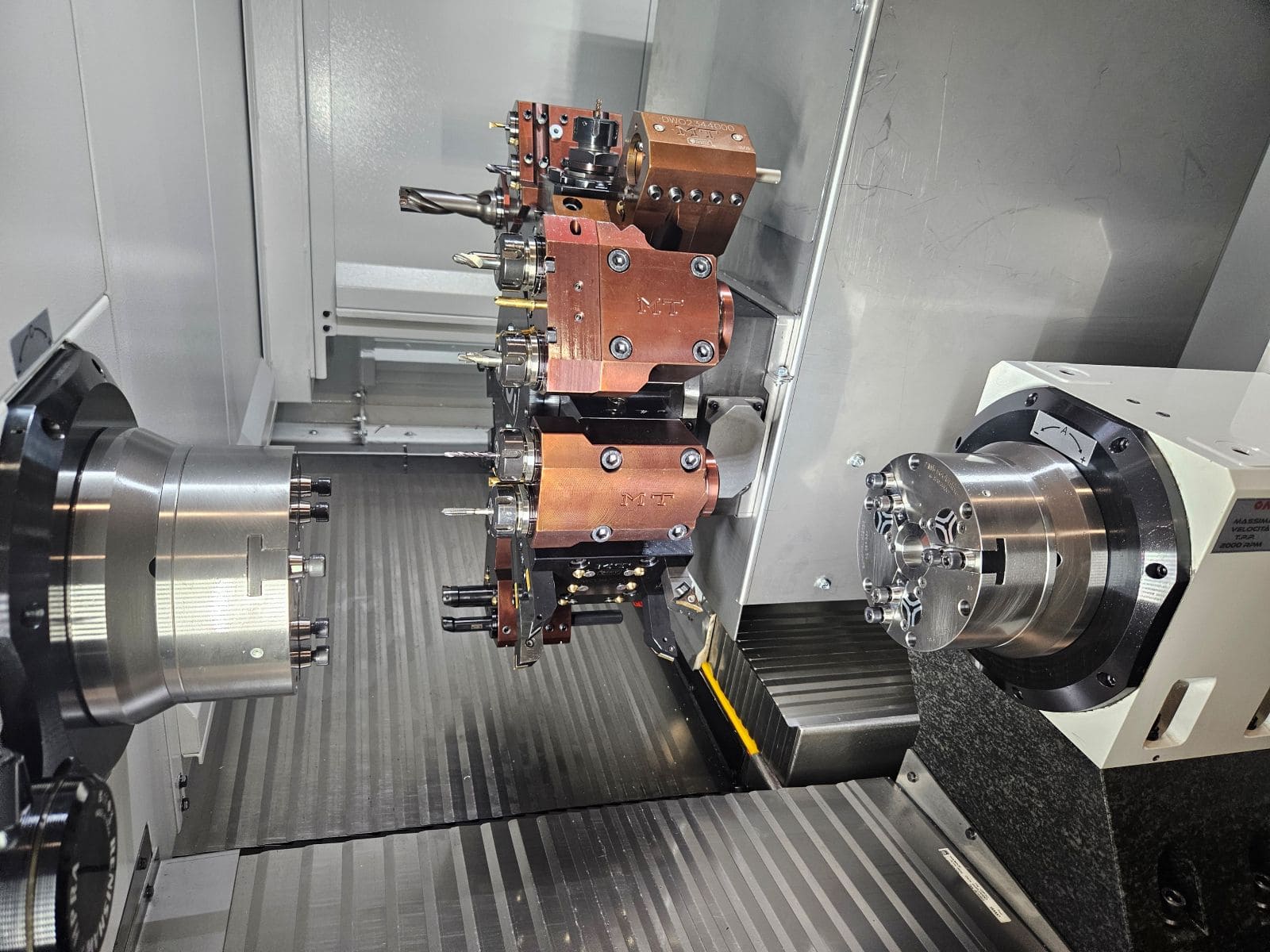

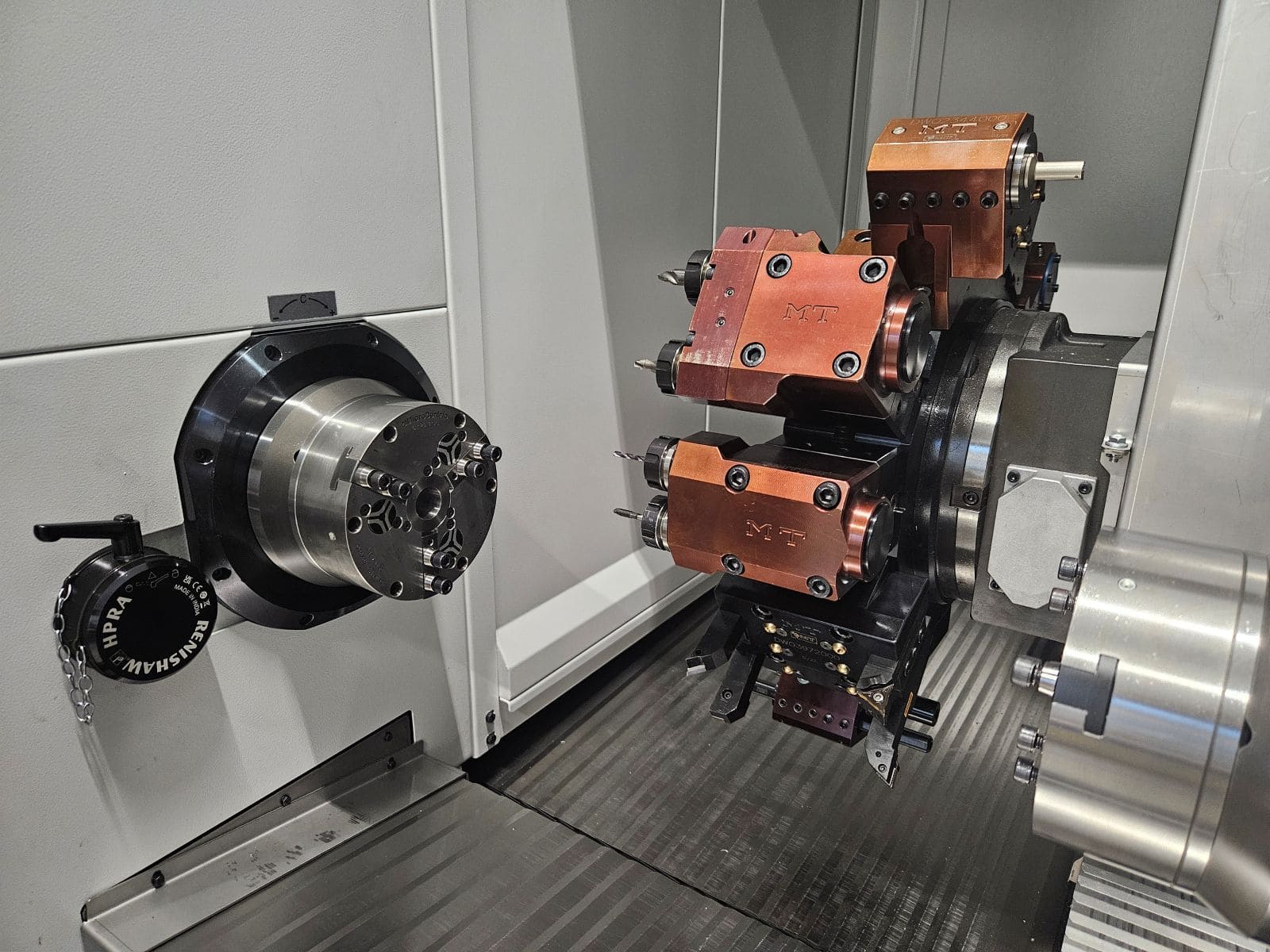

La torretta porta utensili di MT700 è costituita da un motore Toque a 12 postazioni, con base BMT-55. Oltre alla motorizzazione degli utensili, è presente un asse Y con corsa di 100 mm, movimentato da vite a ricircolo di sfere e controllato da riga ottica assoluta. All’interno della torretta è possibile portare sia aria compressa che refrigerante ad alta pressione. Ogni possibilità è a disposizione dell’operatore.
MT700 è equipaggiato con una testa porta pezzo rotante con motore torque raffreddato a liquido, con velocità massima di 2.000 o 4.000 rpm. La linea mandrino estremamente robusta e fornito di attacco Morse 5 / CM 5 consente il montaggio di attrezzature automatiche di presa pezzo movimentate da cilindri pneumatici di precisione, con corpo massimo di 150 mm. di diametro.
Il contromandrino sincrono (ovviamente speculare al mandrino principale) è alloggiato sopra un asse lineare di alta precisione controllato da riga ottica lineare per consentire lavorazioni in back machining grazie all’elevata qualità di movimento. La gestione del sincronismo dei mandrini è effettuata tramite anelli assoluti di ultima generazione.

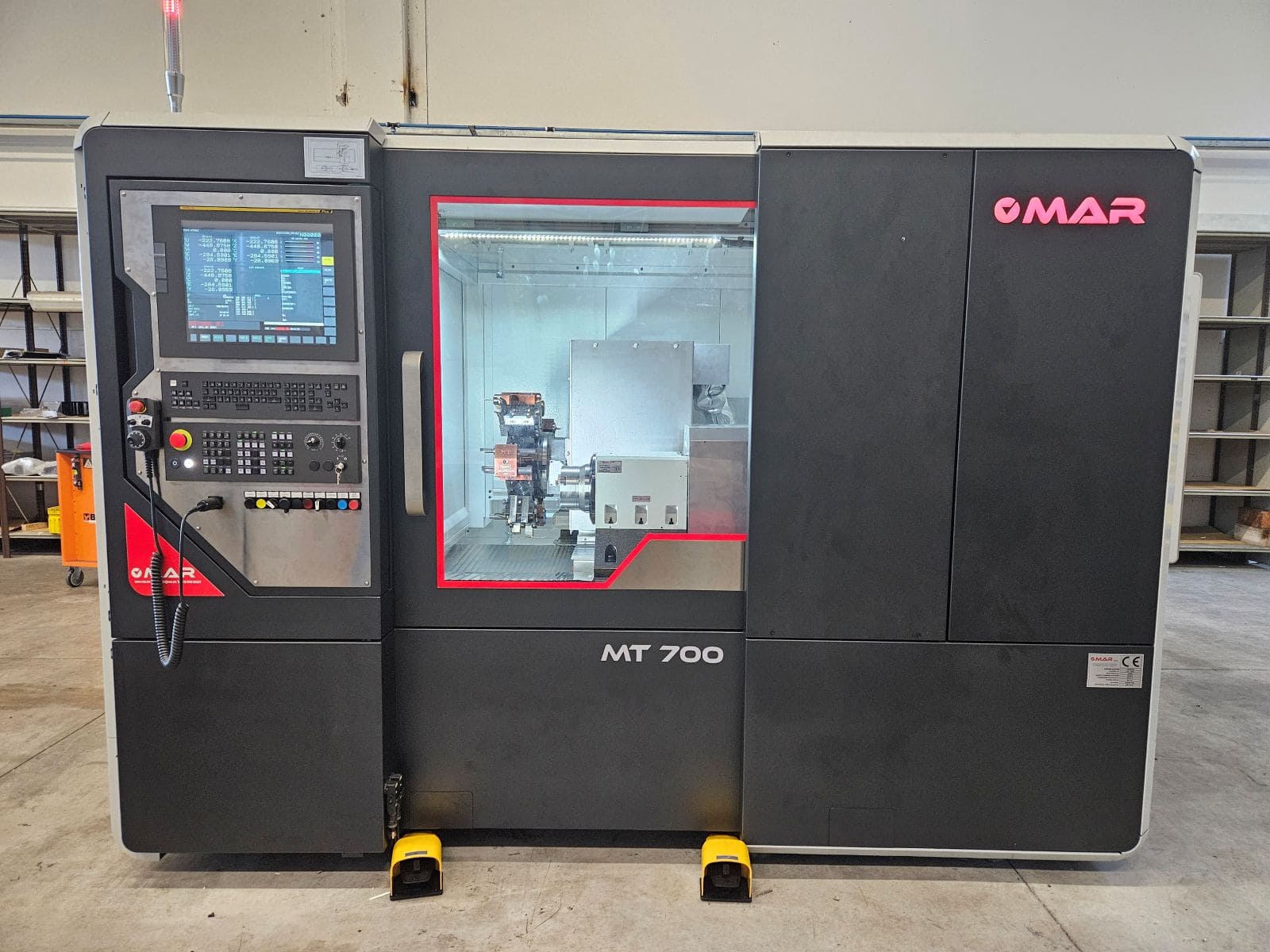

Sia la carenatura che le protezioni mobili sono pensate per ottimizzare l’evacuazione dei residui di lavorazione, convogliandoli in un unico punto di raccolta. Tutte le protezioni metalliche sono senza parti d’usura a vista ed il basamento è dotati di getti lubrificanti per mantenerlo pulito. Le zone di manutenzione sono periferiche ed esterne alla carenatura per garantire la massima ergonomia d’esercizio.
MT700 dispone di attacco per braccio di calibrazione utensili multidirezionale. Grazie al software presente in macchina, il tastatore tridimensionale può effettuare le operazioni di presetting anche grazie all’asse Y presente sulla torretta portautensili. Il braccio viene poi riposto in apposito alloggiamento a bordo macchina per la massima velocità di setup.

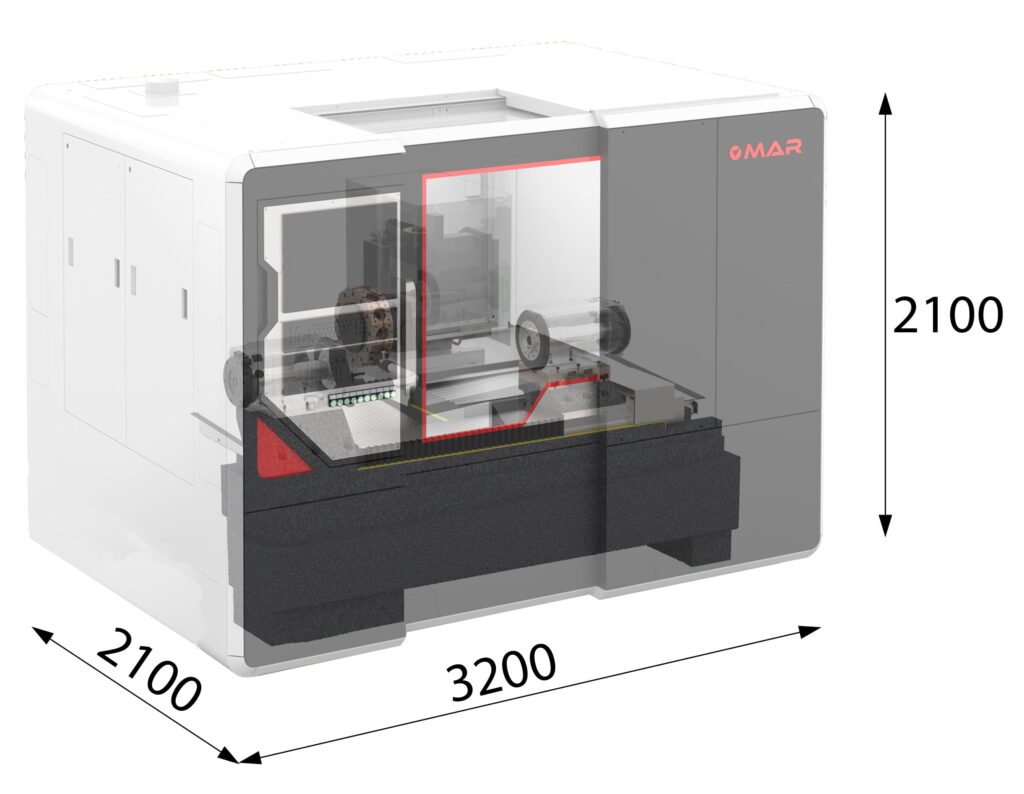

LAYOUT
